樓主  發表于: 2008-03-05 15:50

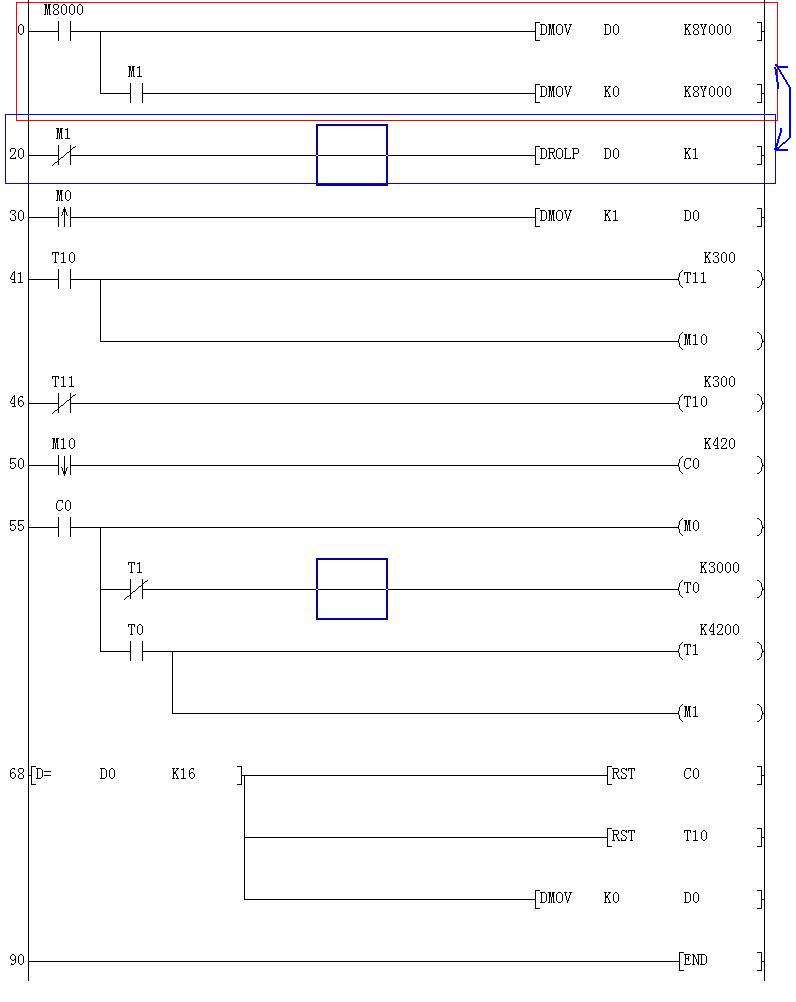

圖片：
水處理中要求按時間間隔控制若干臺電動機


PLC正常運行7小時后啟動第一臺電機，轉5分鐘后停第一臺。


7分鐘后啟動第二臺電機，轉5分鐘后停第二臺如此到最后一臺。


再經過7小時從第一臺電動機到最后一臺如上運轉。


如上圖中只有兩臺電動機Y0,Y1,程序就很長了,如果有7,8,10,臺電機.長度可想而知了,


不知有沒有簡單點的方法?用移位指令怎樣編?
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6767 個
工控威望: 38368 點
下載積分: 2871 分
在線時間: 9504(小時)
注冊時間: 2006-09-13
最后登錄: 2024-11-15
查看cvlsam的 主題 / 回貼
1樓  發表于: 2008-03-05 17:19
使用移位指令并不能對簡化程式起到什么作用。而對于程序的簡化作用明顯的是使用系統的FB，當然如果在GX軟件中把玩就要看了PLC的型號，如果是GX IEC軟件，那么通過編寫FB塊就可以大大的簡化如此的重復工作,同時Gx中包含的LongTime功能塊又可以大大的減少計數器與定時器搭配長定時這個缺陷。


以上！

Good Luck！
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
2樓  發表于: 2008-03-05 17:50
LongTime功能塊學習
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
gchina
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gchina的 主題 / 回貼
3樓  發表于: 2008-03-05 18:43
我 看 用 移 位 能 行 ....
gchina
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gchina的 主題 / 回貼
4樓  發表于: 2008-03-05 18:47
使 用 SFTL 指 令 即 可 ....
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
5樓  發表于: 2008-03-07 13:22
[quote]引用第1樓cvlsam于2008-03-05 17:19發表的  :
使用移位指令并不能對簡化程式起到什么作用。而對于程序的簡化作用明顯的是使用系統的FB，當然如果在GX軟件中把玩就要看了PLC的型號，如果是GX IEC軟件，那么通過編寫FB塊就可以大大的簡化如此的重復工作,同時Gx中包含的LongTime功能塊又可以大大的減少計數器與定時器搭配長定時這個缺陷。


以上！

.......[/quote我用的是FX1S PLC隨機手冊里好像沒有LongTime 用法�。磕芊裉峁┯梅ɡ�？
foxplc
水到渠成
級別: 家園常客
精華主題: 2 篇
發帖數量: 550 個
工控威望: 628 點
下載積分: 4239 分
在線時間: 112(小時)
注冊時間: 2007-08-09
最后登錄: 2021-11-22
查看foxplc的 主題 / 回貼
6樓  發表于: 2008-03-07 13:27
引用
引用第4樓gchina于2008-03-05 18:47發表的  :
使 用 SFTL 指 令 即 可 ....

我要用到3個不同的時間，7小時，7分鐘，5分鐘，SFTL指令在我的例子

里，怎樣使用��？能否舉個例子程序？
taipi-k
級別: 略有小成
精華主題: 0
發帖數量: 1015 個
工控威望: 460 點
下載積分: 1731 分
在線時間: 70(小時)
注冊時間: 2007-09-08
最后登錄: 2024-01-05
查看taipi-k的 主題 / 回貼
7樓  發表于: 2008-03-08 16:13
控制三臺電機，初次使用FB，有不妥之處請不吝賜教 fb.rar (12 K) 下载次数:14
┏^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ*^^★*^ǒ┓
┃╭の╮┏┯┓┏┯┓ ┏┯┓┏┯┓┏┯┓ ╭の╮┃＊
┃ ╲╱  工┠控Lǒ の人 の 家┨┠園┨  ╲╱　┃＊
┃┗戀┛┗┷┛┗┷┛ ┗┷┛ ┗┷┛┗┷┛┗戀┛┃＊
┗^ǒ^*★*^ǒ^*☆*^ǒ^*★*^ǒ^*☆*^ǒ^★*^ǒ^★★*^ǒ┛
lzlfa2008
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lzlfa2008的 主題 / 回貼
8樓  發表于: 2008-07-22 13:46
HENHAO！
lzlfa2008
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lzlfa2008的 主題 / 回貼
9樓  發表于: 2008-07-22 13:48
請問各位高手：FB功能塊是如何編寫的？如何引用的？在這先謝謝了！
lhj229
級別: 略有小成
精華主題: 0
發帖數量: 66 個
工控威望: 228 點
下載積分: 562 分
在線時間: 110(小時)
注冊時間: 2007-11-28
最后登錄: 2024-08-08
查看lhj229的 主題 / 回貼
10樓  發表于: 2008-07-25 09:33
剛學的,不知行不行
cnhmg
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cnhmg的 主題 / 回貼
11樓  發表于: 2008-07-30 15:42
學習中
  • «
