veryuan
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看veryuan的 主題 / 回貼
樓主  發表于: 2011-05-17 14:38
圖片：

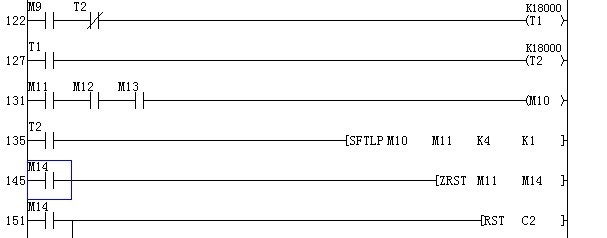

有四個燈循環點亮，分別由M9、M11、M12、M13控制，但是在這個程序里SFTL實現不了，大蝦們幫幫忙，在線等待。。。。。
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6777 個
工控威望: 38380 點
下載積分: 4243 分
在線時間: 9538(小時)
注冊時間: 2006-09-13
最后登錄: 2024-12-23
查看cvlsam的 主題 / 回貼
1樓  發表于: 2011-05-17 16:33
引用
引用樓主veryuan于2011-05-17 14:38發表的 三菱PLC用SFTL編的程序不能循環移位，有請高手指教 :
有四個燈循環點亮，分別由M9、M11、M12、M13控制，但是在這個程序里SFTL實現不了，大蝦們幫幫忙，在線等待。。。。。


我看到你的貼圖中SFTL卻是將M10移入M11，M12，M13，M14中
本帖最近評分記錄：
  • 下載積分:+5(凱撒大帝) 熱心助人
    veryuan
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看veryuan的 主題 / 回貼
    2樓  發表于: 2011-05-17 18:10
    圖片：
    M9已經接通，M14是把M9、M11、M12、M13斷開的，只是一次循環啊，如下圖：
    g111111
    級別: 略有小成
    精華主題: 0
    發帖數量: 90 個
    工控威望: 265 點
    下載積分: 2160 分
    在線時間: 295(小時)
    注冊時間: 2009-08-04
    最后登錄: 2020-12-24
    查看g111111的 主題 / 回貼
    3樓  發表于: 2011-05-17 19:16
    m10沒有ON，M11，M12，M13不會為ON
    veryuan
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看veryuan的 主題 / 回貼
    4樓  發表于: 2011-05-17 21:37
    哦 ，原來是這樣，可是M14好像沒有ON的啊，我現在仿真都是M11-M12-M13-M11-M12-M13,一直循環，
    duxi0827
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看duxi0827的 主題 / 回貼
    5樓  發表于: 2011-05-17 21:57
    要先將M10點亮
    veryuan
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看veryuan的 主題 / 回貼
    6樓  發表于: 2011-05-17 22:06
    圖片：
    如下圖，我已經改了，可是M14好像沒有ON的啊，我現在仿真都是M11-M12-M13-M11-M12-M13,一直循環
    281979349lay
    學習學習
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 136 個
    工控威望: 1310 點
    下載積分: 670 分
    在線時間: 169(小時)
    注冊時間: 2011-03-19
    最后登錄: 2024-12-14
    查看281979349lay的 主題 / 回貼
    7樓  發表于: 2011-05-18 15:24
    M14其實是點亮的但是因?yàn)闀r(shí)間很短所以看不到而已，樓主你把[ZRSTP  M11 M14]的驅動條件改成M15來執行就可以了
    lr5418
    級別: 探索解密
    精華主題: 0
    發帖數量: 104 個
    工控威望: 181 點
    下載積分: 465 分
    在線時間: 17(小時)
    注冊時間: 2009-11-16
    最后登錄: 2019-09-21
    查看lr5418的 主題 / 回貼
    8樓  發表于: 2011-05-18 15:47
    學習中。。。。。。。。。。
    lr5418
    級別: 探索解密
    精華主題: 0
    發帖數量: 104 個
    工控威望: 181 點
    下載積分: 465 分
    在線時間: 17(小時)
    注冊時間: 2009-11-16
    最后登錄: 2019-09-21
    查看lr5418的 主題 / 回貼
    9樓  發表于: 2011-05-18 15:48
    學習中。。。。。。。。。
    veryuan
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看veryuan的 主題 / 回貼
    10樓  發表于: 2011-05-18 17:45
    謝謝了，已經能夠運行了，那弱弱問一下，點亮多少時間才會正常顯示，因?yàn)槲沂亲龇抡娴�，方便在有效的時間看到效果，所以設置時間較短。
    業余plc
    級別: 探索解密
    精華主題: 0
    發帖數量: 43 個
    工控威望: 142 點
    下載積分: 658 分
    在線時間: 102(小時)
    注冊時間: 2009-10-13
    最后登錄: 2021-08-12
    查看業余plc的 主題 / 回貼
    11樓  發表于: 2011-05-18 21:04
    學習一下
    • «
