樓主  發表于: 2011-09-08 20:56
圖片：

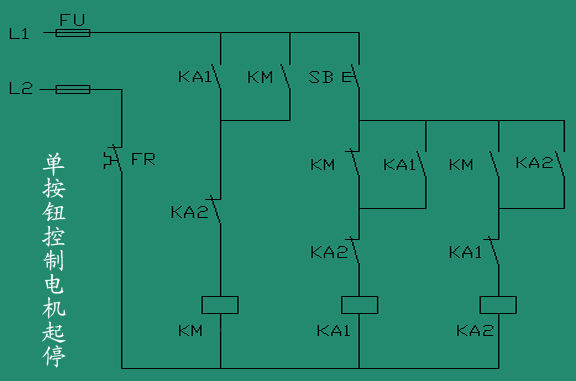

朋友給了一個電路圖給我研究,我搞不太明白,請高手解說一下,謝謝
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
1樓  發表于: 2011-09-08 21:22
單按鈕啟停
gelasang
級別: 探索解密
精華主題: 0
發帖數量: 46 個
工控威望: 148 點
下載積分: 1088 分
在線時間: 26(小時)
注冊時間: 2011-05-23
最后登錄: 2017-08-25
查看gelasang的 主題 / 回貼
2樓  發表于: 2011-09-08 21:27
我分析一下看看對嗎按下SB，KA1閉合燈亮，再按一下SB,KA2閉合燈滅
fkq3721
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看fkq3721的 主題 / 回貼
3樓  發表于: 2011-09-08 21:34
按下時ka1吸合，km自鎖，ka2斷開。松開時ka2自鎖，電機啟動，再按時ka1使ka2斷開
shi2999
不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
級別: 網絡英雄

精華主題: 0
發帖數量: 2680 個
工控威望: 7394 點
下載積分: 3002 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2023-05-29
查看shi2999的 主題 / 回貼
4樓  發表于: 2011-09-08 21:35
第一次按下按鈕KA1常閉先斷開KA2線圈回路，KA1常開閉合KM得電吸合并自鎖，設備運行，這時KM常閉觸頭斷開了KA1線圈回路。當再一次按下按鈕時，KA1沒法得電，但由KM常開觸頭已閉合，KA2得電并自鎖，這把串在KA1和KM線圈回路的常閉觸頭斷開，KM斷電，設備停止運行。
本帖最近評分記錄：
  • 下載積分:+5(銘杰工控) 熱心助人
    thawless
    不說盡力而為,只能全力以赴!
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 740 個
    工控威望: 8137 點
    下載積分: 3998 分
    在線時間: 814(小時)
    注冊時間: 2007-11-02
    最后登錄: 2024-08-30
    查看thawless的 主題 / 回貼
    5樓  發表于: 2011-09-08 21:47
    用一個帶自鎖的開關不就行了，搞得這么復雜，呵呵
    銘杰工控
    溫嶺市正凱自動化設備有限公司
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1977 個
    工控威望: 6488 點
    下載積分: 966 分
    在線時間: 1079(小時)
    注冊時間: 2009-01-13
    最后登錄: 2024-09-20
    查看銘杰工控的 主題 / 回貼
    6樓  發表于: 2011-09-08 21:54
    這個論壇里討論的次數太多了
    溫嶺市正凱自動化設備有限公司  15057679726
    全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
    lichengwen
    級別: 探索解密
    精華主題: 0
    發帖數量: 8 個
    工控威望: 126 點
    下載積分: 605 分
    在線時間: 6(小時)
    注冊時間: 2011-09-08
    最后登錄: 2012-05-20
    查看lichengwen的 主題 / 回貼
    7樓  發表于: 2011-09-09 09:58
    按一下SB，KA1線圈得電，KA1常開點吸合，KM線圈得電，KM常開觸點吸合自保，線圈KM保持得電狀態，KM常閉點斷開。同時KA2上面的KM觸點吸合，為KA2得電做準備。當在按一下SB時，由于KA1線圈上面的KM和KA1觸點斷開，KA1無法得電。反而由于KA2上面的KM閉合，致使KA2可以直接得電線圈吸合。此時KA2常閉點斷開，所以線圈KM和線圈KA1斷電，又回到原始狀態。操作過程完畢。
