樓主  發表于: 2013-01-24 21:42
圖片：
圖片：
圖片：
圖片：

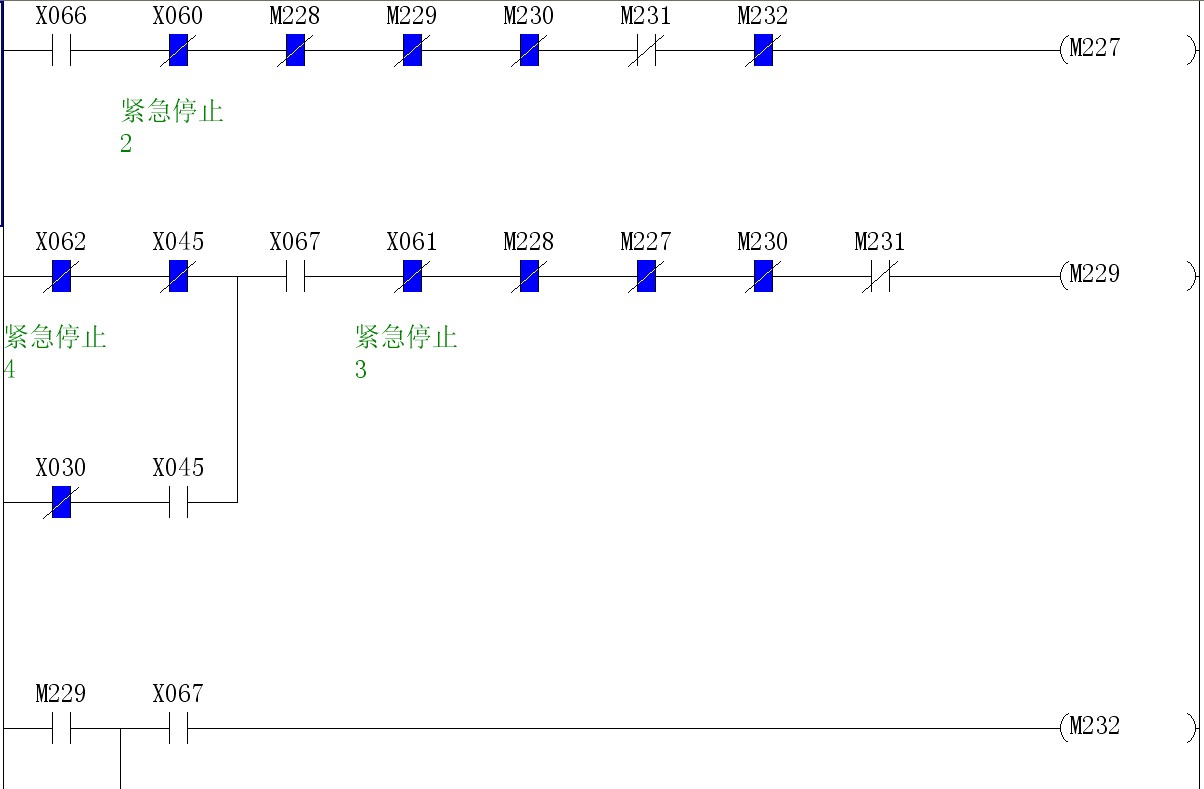

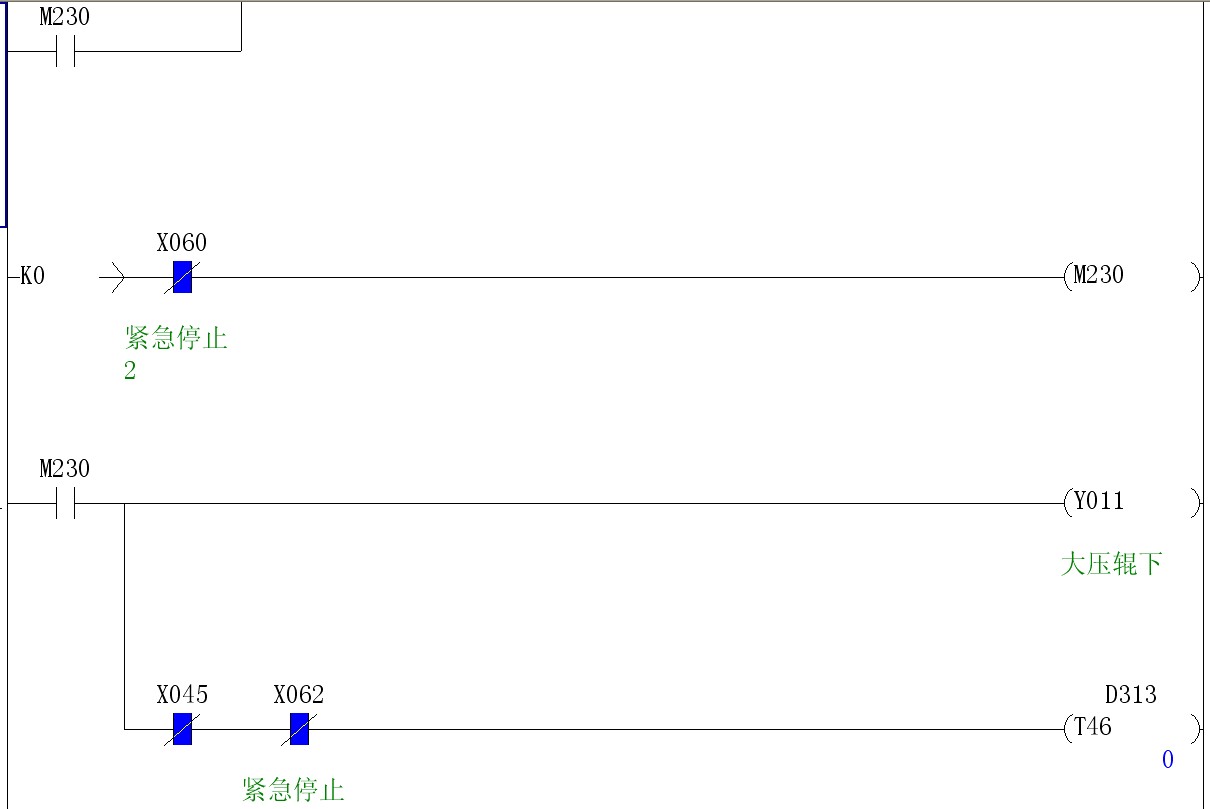

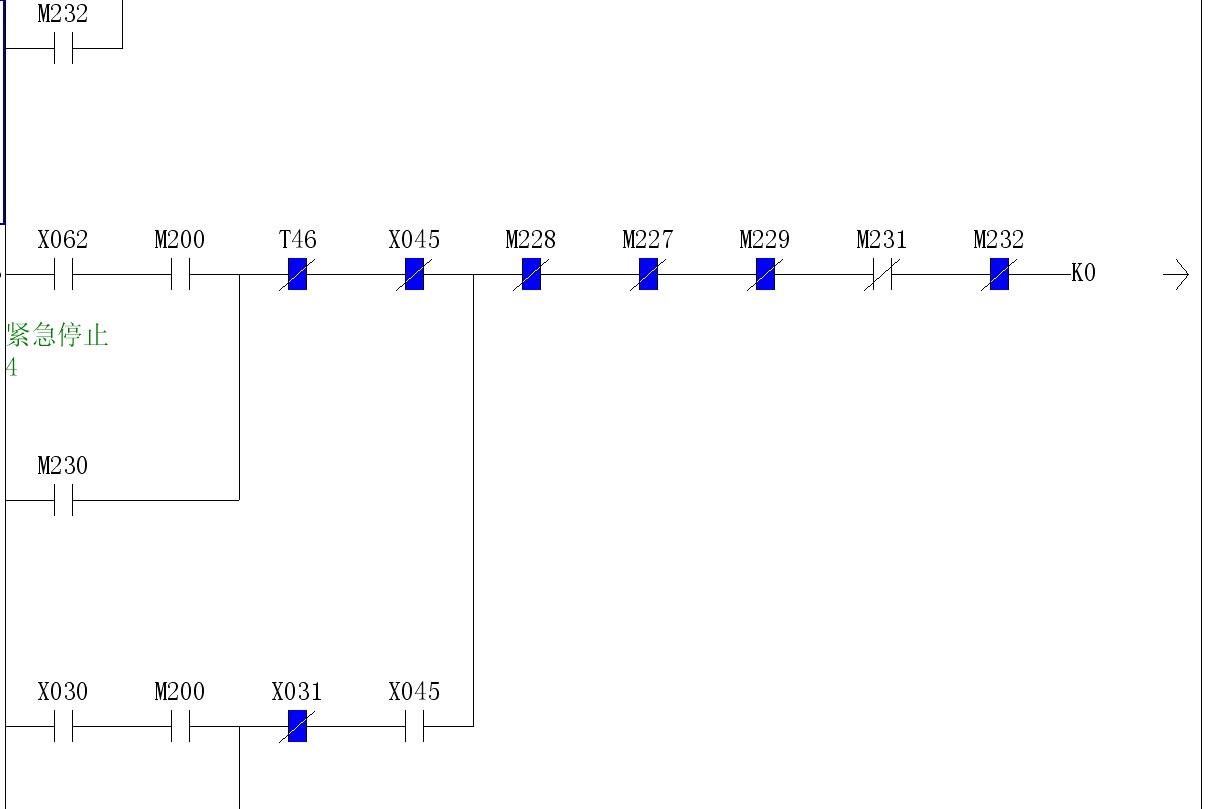

我這里有臺設備是用三菱編程器，這個編程器最多輸入點是X64，程序有X66和X67都沒有接通，后面的程序是怎么工作的，是不是沒有用，還是忽悠人的，請教
minghe
級別: 略有小成
精華主題: 0
發帖數量: 127 個
工控威望: 220 點
下載積分: 3139 分
在線時間: 57(小時)
注冊時間: 2010-09-17
最后登錄: 2024-11-05
查看minghe的 主題 / 回貼
1樓  發表于: 2013-01-24 22:12
總的輸入點是64點，對于X66和x67可以確認下PLC的系列，這個部分可在參數設置中定義模塊的首地址(如Q），比如首地址是x30，看圖中M229 M232沒有輸出且常閉點ON，看條件是否執行以及這段程序是否必要。

建議上傳原程序看下
本帖最近評分記錄：
  • 下載積分:+5(xpvista)
    xpvista
    廣東汕頭
    級別: 家園�？�
    精華主題: 0
    發帖數量: 562 個
    工控威望: 637 點
    下載積分: 2344 分
    在線時間: 534(小時)
    注冊時間: 2010-03-14
    最后登錄: 2024-10-02
    查看xpvista的 主題 / 回貼
    2樓  發表于: 2013-01-25 02:50
    我這個編程器的主機是FX2N-16MR連接三個擴展輸入模塊，每個模塊是16個輸入點，最后一個模塊的最后一個輸入點就是標記就是X64，我這臺設備不是很大，外部的接線也沒有X66和X67
    ldbboy
    級別: 工控俠客
    精華主題: 0
    發帖數量: 520 個
    工控威望: 3061 點
    下載積分: 1172 分
    在線時間: 530(小時)
    注冊時間: 2009-04-22
    最后登錄: 2024-11-05
    查看ldbboy的 主題 / 回貼
    3樓  發表于: 2013-01-25 03:22

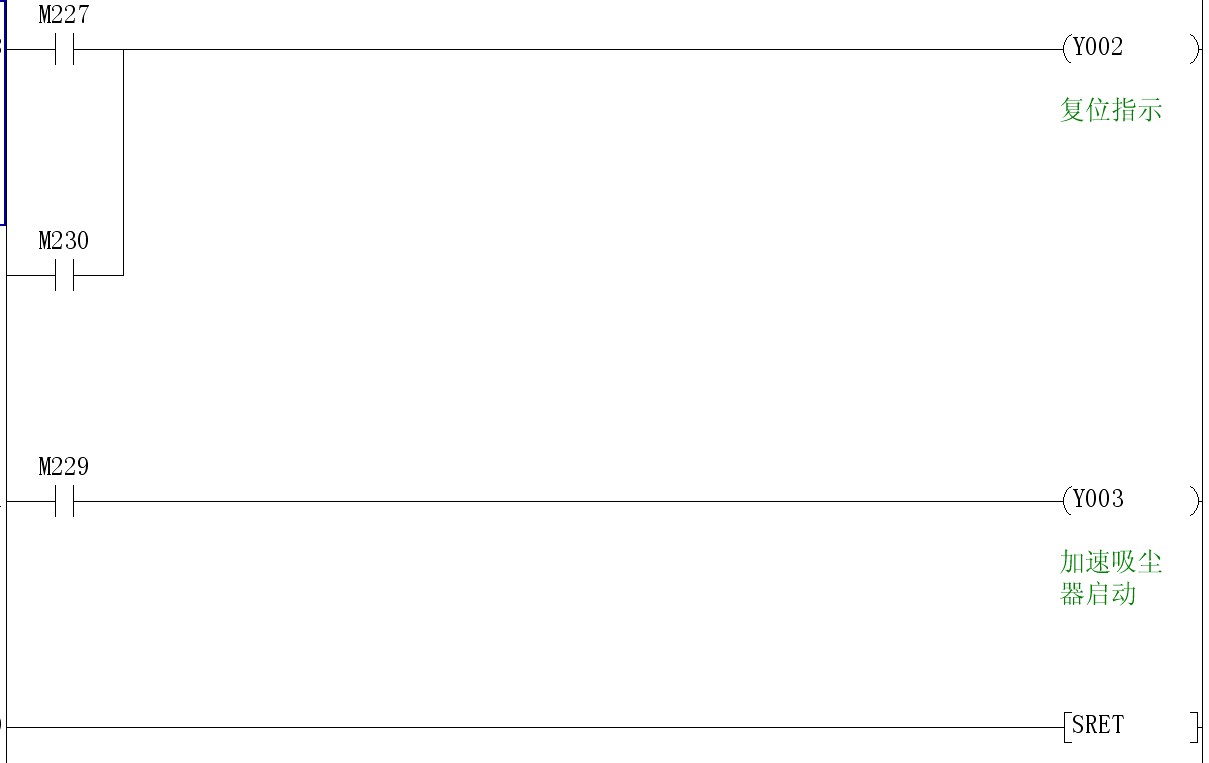

    x66 x67 在程序中有意義！只是沒有注釋我們就很困分析它具體是做什么用的。但可以猜測它在程序起的作用：X66-ON主要是不讓加速吸塵器起動。X67-oN主要是讓加速器起動。它們都沒有接線，那可以證明一點:加速吸塵器永遠不可能加速，這臺設備不需要加速。但程序保留呢X66與X67，可見編程員還是有想保留X66與X67備用的可能。怕以后追加加速吸塵器的運用。
    本帖最近評分記錄：
  • 下載積分:+5(xpvista)
    602424236
    級別: 略有小成
    精華主題: 0
    發帖數量: 108 個
    工控威望: 250 點
    下載積分: 2615 分
    在線時間: 45(小時)
    注冊時間: 2012-12-06
    最后登錄: 2013-07-05
    查看602424236的 主題 / 回貼
    4樓  發表于: 2013-01-25 15:25
    高手分析的很透徹啊
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1285 個
    工控威望: 2921 點
    下載積分: 4511 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-06-12
    查看月澤的 主題 / 回貼
    5樓  發表于: 2013-01-25 17:35
    有觸摸屏嗎？
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    wuyujian
    級別: 略有小成
    精華主題: 0
    發帖數量: 89 個
    工控威望: 213 點
    下載積分: 5022 分
    在線時間: 25(小時)
    注冊時間: 2012-12-25
    最后登錄: 2015-09-03
    查看wuyujian的 主題 / 回貼
    6樓  發表于: 2013-01-25 18:00
    原程序呢？
    xpvista
    廣東汕頭
    級別: 家園常客
    精華主題: 0
    發帖數量: 562 個
    工控威望: 637 點
    下載積分: 2344 分
    在線時間: 534(小時)
    注冊時間: 2010-03-14
    最后登錄: 2024-10-02
    查看xpvista的 主題 / 回貼
    7樓  發表于: 2013-01-25 18:51
    原程序以前我發過，這個是進口分條進程序，觸摸屏加密沒辦法，
    hls63
    級別: 探索解密
    精華主題: 0
    發帖數量: 47 個
    工控威望: 158 點
    下載積分: 11179 分
    在線時間: 144(小時)
    注冊時間: 2012-08-03
    最后登錄: 2022-11-16
    查看hls63的 主題 / 回貼
    8樓  發表于: 2013-01-26 09:38
    X66和x67應該是在觸摸屏上設置的
    lf594390325
    學無止境
    級別: 略有小成
    精華主題: 0
    發帖數量: 133 個
    工控威望: 259 點
    下載積分: 1312 分
    在線時間: 39(小時)
    注冊時間: 2012-05-08
    最后登錄: 2022-10-08
    查看lf594390325的 主題 / 回貼
    9樓  發表于: 2013-02-04 21:18
    路過，學習
    hx0752
    級別: 探索解密
    精華主題: 0
    發帖數量: 32 個
    工控威望: 137 點
    下載積分: 2440 分
    在線時間: 8(小時)
    注冊時間: 2012-09-05
    最后登錄: 2024-06-05
    查看hx0752的 主題 / 回貼
    10樓  發表于: 2013-02-04 22:18
    X66和x67應該是在觸摸屏上設置的
