樓主  發表于: 2013-08-20 23:40

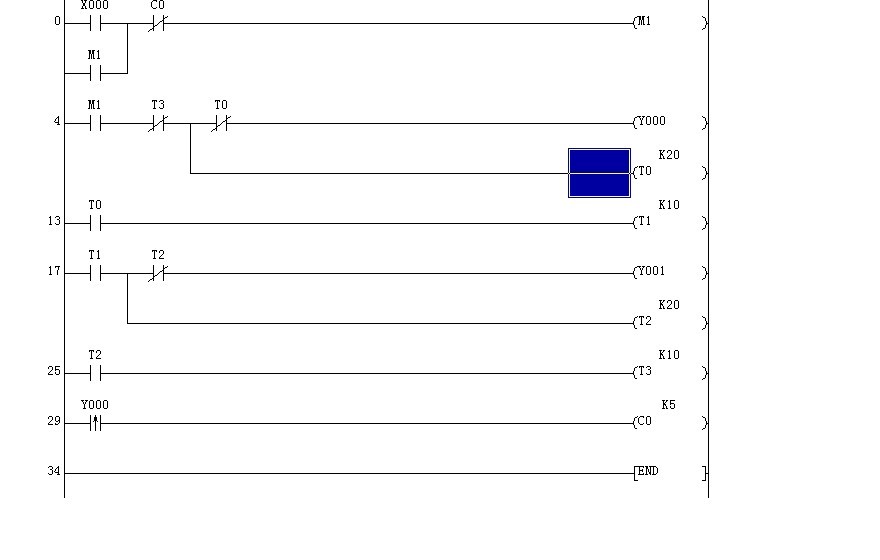

圖片：

學習三菱PLC2個星期了，很多問題還很小白，請各位高手嘴下留情哈！
按照編程試題編的PLC程序：控制如下
按下啟動按鈕，電機正轉2S，停1S，然后反轉2S，停1S，如此循環5次，電機停轉。
我編好了之后進行了仿真，貌似可以，但是請各位高手看看有沒有瑕疵或是值得
修改的地方，謝謝了

詩人的眼淚
得意時，朋友認識了你。落難時，你認識了朋友。人生為棋 ，我愿
級別: 網絡英雄

精華主題: 0
發帖數量: 487 個
工控威望: 7650 點
下載積分: 23717 分
在線時間: 609(小時)
注冊時間: 2011-01-13
最后登錄: 2024-03-29
查看詩人的眼淚的 主題 / 回貼
1樓  發表于: 2013-08-20 23:49
你是自學還是。。。。不錯。。。。。。加油。。
樓主留言：
真誠感謝！
本帖最近評分記錄：
  • 下載積分:+1(sofarzhu) 真誠感謝！
    • 用你希望別人對待你的方式去對待別人.
    sofarzhu
    級別: 探索解密
    精華主題: 0
    發帖數量: 9 個
    工控威望: 138 點
    下載積分: 666 分
    在線時間: 6(小時)
    注冊時間: 2013-08-15
    最后登錄: 2013-11-18
    查看sofarzhu的 主題 / 回貼
    2樓  發表于: 2013-08-20 23:55
    回1樓，是自學啊，沒有上手的機會呢��！
    詩人的眼淚
    得意時，朋友認識了你。落難時，你認識了朋友。人生為棋 ，我愿
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 487 個
    工控威望: 7650 點
    下載積分: 23717 分
    在線時間: 609(小時)
    注冊時間: 2011-01-13
    最后登錄: 2024-03-29
    查看詩人的眼淚的 主題 / 回貼
    3樓  發表于: 2013-08-21 00:22
    有時間可以切磋一下。。。QQ1669734125
    用你希望別人對待你的方式去對待別人.
    烏龜船長
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1280 個
    工控威望: 7629 點
    下載積分: 1309 分
    在線時間: 2651(小時)
    注冊時間: 2007-03-21
    最后登錄: 2024-09-18
    查看烏龜船長的 主題 / 回貼
    4樓  發表于: 2013-08-21 02:29
    引用
    引用樓主sofarzhu于2013-08-20 23:40發表的 小白新編的一個程序，求大師指教 :

    學習三菱PLC2個星期了，很多問題還很小白，請各位高手嘴下留情哈！
    按照編程試題編的PLC程序：控制如下
    按下啟動按鈕，電機正轉2S，停1S，然后反轉2S，停1S，如此循環5次，電機停轉。
    我編好了之后進行了仿真，貌似可以，但是請各位高手看看有沒有瑕疵或是值得
    .......

    先把注釋寫好寫全。
    sofarzhu
    級別: 探索解密
    精華主題: 0
    發帖數量: 9 個
    工控威望: 138 點
    下載積分: 666 分
    在線時間: 6(小時)
    注冊時間: 2013-08-15
    最后登錄: 2013-11-18
    查看sofarzhu的 主題 / 回貼
    5樓  發表于: 2013-08-21 02:54
    [quote]引用第4樓烏龜船長于2013-08-21 02:29發表的  :

    先把注釋寫好寫全。


    程序有什么問題嗎？
    su1qaz
    級別: 家園�？�
    精華主題: 0
    發帖數量: 25 個
    工控威望: 534 點
    下載積分: 992 分
    在線時間: 47(小時)
    注冊時間: 2012-07-05
    最后登錄: 2024-05-30
    查看su1qaz的 主題 / 回貼
    6樓  發表于: 2013-08-21 07:14
    如果是循環五次你計數是不是要加在Y1
    使用計數時，我計得是不會復歸的，你可能只有啟動第一次的時，是正常的
    qq249640260
    人生為棋，我愿為卒，行動雖慢，可誰見我都會后退一步。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 155 個
    工控威望: 1867 點
    下載積分: 2238 分
    在線時間: 128(小時)
    注冊時間: 2011-05-11
    最后登錄: 2024-09-07
    查看qq249640260的 主題 / 回貼
    7樓  發表于: 2013-08-21 08:12
    個人認為 能把C0復位就更好了 不然第一次循環是正常 第二次就不動了
    gongling888
    gongling
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 304 個
    工控威望: 1310 點
    下載積分: 9314 分
    在線時間: 220(小時)
    注冊時間: 2012-12-29
    最后登錄: 2019-05-03
    查看gongling888的 主題 / 回貼
    8樓  發表于: 2013-08-21 08:32
    樓主，您可以算入門了，加油！本站有很多編程例子，請多留意。
    yishihu
    級別: 工控俠客
    精華主題: 0
    發帖數量: 237 個
    工控威望: 4606 點
    下載積分: 7107 分
    在線時間: 614(小時)
    注冊時間: 2008-12-11
    最后登錄: 2024-09-18
    查看yishihu的 主題 / 回貼
    9樓  發表于: 2013-08-21 08:43
    注釋編寫好了，思路就清晰了，很多問題就自己發現了。頂4樓烏龜船長
    hxl202319
    工資就像大姨媽?zhuān)辉乱淮�，一周就沒了
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1751 個
    工控威望: 10137 點
    下載積分: 61261 分
    在線時間: 2664(小時)
    注冊時間: 2007-03-26
    最后登錄: 2024-09-05
    查看hxl202319的 主題 / 回貼
    10樓  發表于: 2013-08-21 08:50
    你這個程序有問題的，首先C沒有在停止的時候清零，會造成第二次啟動的時候立即停止。其次你用來給C做計數的信號不對，即使你上電第一次啟動，在第五次循環的時候正轉剛起，電機都還沒轉，就停止了，更不用說反轉了。如6樓所說用Y1，如果還是上升沿，那么也會產生第五次循環時正轉后不反轉的現象。
    簽名無效了，麻雀不見了！
    楊粟宇
    級別: 略有小成
    精華主題: 0
    發帖數量: 246 個
    工控威望: 277 點
    下載積分: 694 分
    在線時間: 66(小時)
    注冊時間: 2007-08-21
    最后登錄: 2024-01-07
    查看楊粟宇的 主題 / 回貼
    11樓  發表于: 2013-08-21 12:07
    你這個程序有問題的，首先C沒有在停止的時候清零，會造成第二次啟動的時候立即停止。其次你用來給C做計數的信號不對，即使你上電第一次啟動，在第五次循環的時候正轉剛起，電機都還沒轉，就停止了，更不用說反轉了。如6樓所說用Y1，如果還是上升沿，那么也會產生第五次循環時正轉后不反轉的現象。
    上面說的很對，應該用Y2的下降沿，C要有復位
    • «
