樓主  發表于: 2013-08-23 13:58
圖片：
圖片：

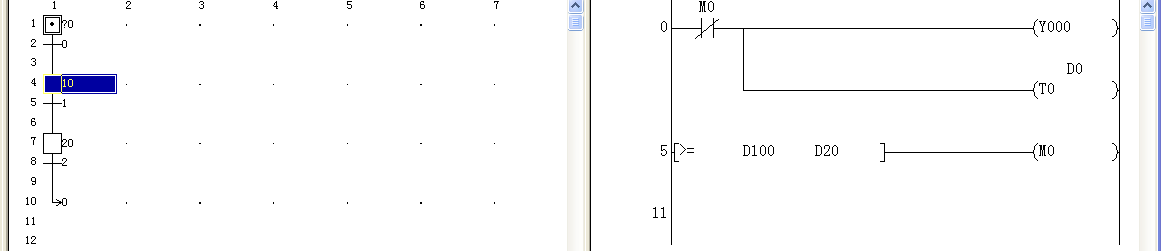

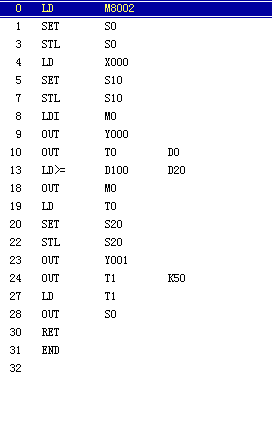

請教各位大俠。我想在狀態轉移圖的程序中加入溫度檢測模塊的FROM和TO這條指令以及比較指令是否可行？因為我試了一下，在輸出狀態里加入比較指令，上電就直接輸出y了，有點頭大了，請高手指點了。謝謝了。截圖就是我編的程序，在S10步加入觸點比較指令或者是CMP比較指令后，上電就輸出了Y0 ，X0并沒有接通，不知道是為什么。
[ 此帖被zhao110在2013-08-23 18:43重新編輯 ]
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70297 分
在線時間: 1602(小時)
注冊時間: 2008-04-20
最后登錄: 2024-09-21
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2013-08-23 15:59
這樣的提問，恐怕沒有人能夠及時回答的了。
讀、寫、比較指令與你需要的Y怎么讓我們回答的人知道其中編程的過程？你需要把這段程序截圖貼出來，讓人家看呀。
樓主留言：
說的是，謝謝
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3189 點
下載積分: 70297 分
在線時間: 1602(小時)
注冊時間: 2008-04-20
最后登錄: 2024-09-21
查看wwcwwc的 主題 / 回貼
2樓  發表于: 2013-08-24 08:16
看了你貼出的程序，有二點建議：1）可以在比較指令的前、后加一些條件【需要進行比較時觸發】。2）改變比較指令模式如、<=;=等。真所謂條條大路通羅馬，換一種思路吧。
樓主留言：
真誠感謝！
410627175
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 342 點
下載積分: 11084 分
在線時間: 261(小時)
注冊時間: 2012-05-13
最后登錄: 2023-04-02
查看410627175的 主題 / 回貼
3樓  發表于: 2013-08-24 10:13
x0是怎么接得，接了什么
樓主留言：
啟動按鈕
