樓主  發表于: 2013-12-03 08:57
如題，到手一臺歐姆龍CPM2AH變頻器，在CX-P軟件中可以監視運行。
但是輸出指示燈一直不亮。而且好比下圖，為什么繼電器明明得電了還不閉合？
OMRON_CPM2AH-S_操作手冊(中文).pdf (1356 K) 下载次数:46 輸出點沒有24V，說明書上說要外接。請問是不是這個原因？
蘇仙森
級別: 略有小成
精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的 主題 / 回貼
1樓  發表于: 2013-12-03 08:58

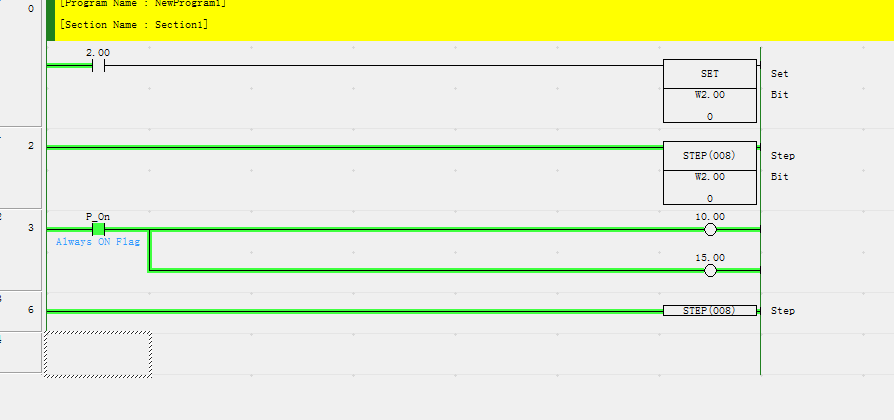

描述：這是監視截圖
圖片：
監視截圖如下。新手請求支援
smallnick
do good
級別: 論壇先鋒
精華主題: 0
發帖數量: 330 個
工控威望: 1582 點
下載積分: 13569 分
在線時間: 707(小時)
注冊時間: 2008-11-16
最后登錄: 2021-07-18
查看smallnick的 主題 / 回貼
2樓  發表于: 2013-12-03 09:06
圖片：
你的截圖太片面了

這兩個輸出可能在某個STEP內，或者子程序內，STEP沒執行，監視也是這么顯示的，是不會輸出的
kaiyuan12345
級別: 略有小成
精華主題: 0
發帖數量: 216 個
工控威望: 384 點
下載積分: 986 分
在線時間: 261(小時)
注冊時間: 2013-09-03
最后登錄: 2017-03-29
查看kaiyuan12345的 主題 / 回貼
3樓  發表于: 2013-12-03 09:06
大哥，好像100.00起才是輸出點
蘇仙森
級別: 略有小成
精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的 主題 / 回貼
4樓  發表于: 2013-12-03 09:16
引用
引用第3樓kaiyuan12345于2013-12-03 09:06發表的  :
大哥，好像100.00起才是輸出點

不是的，這個型號10CH~12CH，也就是說10.00~12.07都是輸出點。
xuehi
xuehi
級別: 略有小成
精華主題: 0
發帖數量: 283 個
工控威望: 320 點
下載積分: 2188 分
在線時間: 1102(小時)
注冊時間: 2010-01-23
最后登錄: 2024-11-05
查看xuehi的 主題 / 回貼
5樓  發表于: 2013-12-03 09:18
程序沒輸入plc
蘇仙森
級別: 略有小成
精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的 主題 / 回貼
6樓  發表于: 2013-12-03 09:18
引用
引用第2樓smallnick于2013-12-03 09:06發表的  :
你的截圖太片面了

這兩個輸出可能在某個STEP內，或者子程序內，STEP沒執行，監視也是這么顯示的，是不會輸出的

抱歉哦，程序是人家的而且很長，難以截圖。
那么我修改一個簡單程序試機好了。
我想問下輸出點是不是要另外接24V供電？歐姆龍的PLC第一次接觸。謝謝
蘇仙森
級別: 略有小成
精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的 主題 / 回貼
7樓  發表于: 2013-12-03 09:19
引用
引用第5樓xuehi于2013-12-03 09:18發表的  :
程序沒輸入plc

PLC已經運行模式的。而且強制某個繼電器閉合，燈是亮的。這個可以排除謝謝你的解答
xuehi
xuehi
級別: 略有小成
精華主題: 0
發帖數量: 283 個
工控威望: 320 點
下載積分: 2188 分
在線時間: 1102(小時)
注冊時間: 2010-01-23
最后登錄: 2024-11-05
查看xuehi的 主題 / 回貼
8樓  發表于: 2013-12-03 09:23
plc程序輸入后，再上載程序監控看看
xwlxwl306
努力奮斗
級別: 網絡英雄

精華主題: 0
發帖數量: 269 個
工控威望: 5280 點
下載積分: 127050 分
在線時間: 4006(小時)
注冊時間: 2010-08-03
最后登錄: 2024-11-07
查看xwlxwl306的 主題 / 回貼
9樓  發表于: 2013-12-03 09:52
輸出點手冊上21頁的圖不是很清楚了嗎?
你的截圖么2樓也回答了
有好多情況下都可能出現這種情況（在程序互鎖區域內，重復輸出，等等）
1120795098
級別: 論壇先鋒
精華主題: 0
發帖數量: 717 個
工控威望: 1007 點
下載積分: 1727 分
在線時間: 996(小時)
注冊時間: 2009-11-26
最后登錄: 2024-10-24
查看1120795098的 主題 / 回貼
10樓  發表于: 2013-12-03 13:37
樓主截圖顯示是沒有輸出的
蘇仙森
級別: 略有小成
精華主題: 0
發帖數量: 76 個
工控威望: 430 點
下載積分: 585 分
在線時間: 33(小時)
注冊時間: 2013-10-24
最后登錄: 2014-04-30
查看蘇仙森的 主題 / 回貼
11樓  發表于: 2013-12-03 14:23
大概理解了。謝謝各位熱心解疑
  • «
