樓主  發表于: 2014-07-21 14:34
PLC是三菱Q01CPU模塊是QJ71C24N通訊協議是無順序協議 需要達到的功能是PLC發送數據至打印機 打印機打印需要的數據

問題是PLC發送的數據與編寫的數據部一致；程序需要發送D11至D16的數據可監視串口模塊數據時錯亂的
請求指點
下附程序及監視數據結果；
程序有修改


我們公司在上海有誰做過類似的項目或者會弄的可以給報酬；13764025152@163.COM郵箱
[ 此帖被512998120在2014-07-22 13:55重新編輯 ]
附件： 程序1.rar (449 K) 下載次數:18
網站提示: 請不要用迅雷下載附件，容易出錯
崇拜高手
htlonglong
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 222 點
下載積分: 1958 分
在線時間: 29(小時)
注冊時間: 2012-10-13
最后登錄: 2024-05-24
查看htlonglong的 主題 / 回貼
1樓  發表于: 2014-07-21 22:38
主要是GP.OUTPUT的指令的設置的問題
你的程序是WORKS2編寫的嗎打不開
樓主留言：
恩是的
changyu0330
級別: 論壇先鋒
精華主題: 0
發帖數量: 141 個
工控威望: 1285 點
下載積分: 4280 分
在線時間: 84(小時)
注冊時間: 2010-07-29
最后登錄: 2024-02-06
查看changyu0330的 主題 / 回貼
2樓  發表于: 2014-07-21 23:26
你的Ch1通訊宣告呢?
我怎沒有看到!~
Unit ready 時要丟一串資料，沒有看到阿?ch1 跟ch2參數不一樣喔

G.INPUT呢???我怎也沒有看到呢(會有錯誤訊息回傳嗎?目前只是要傳送沒有要接收那就不用)
樓主留言：
我只要發送數據部需要發送數據    通道設置我重新傳了  麻煩幫忙看看
[ 此帖被changyu0330在2014-07-21 23:43重新編輯 ]
子丑寅卯9
好鋼是煉出來的; 好妞是泡出來的!
級別: 網絡英雄
精華主題: 0
發帖數量: 1223 個
工控威望: 6798 點
下載積分: 9012 分
在線時間: 335(小時)
注冊時間: 2008-05-17
最后登錄: 2024-07-10
查看子丑寅卯9的 主題 / 回貼
3樓  發表于: 2014-07-22 11:36
沒看你的程序,但是我做過QJ71C25 485控制臺達變頻器(或是三菱的)忘記了,也做過QJ71C24讀寫歐姆龍E5CZ的溫度表控制
樓主留言：
附件里就是程序了  里面有我監視的數據  以及開關設置   我現在就不知道發出去的數據不是我設定的數據    我用串口調試工具接受數據也沒有接受到
（沈陽）承接非標自動化設計,調試及改造；各種通信控制；伺服調試,定位同步控制及專機制造。手機&微信同步（來訪注明家園）：18680531562 。
戇獅
廣州三能：自動化設備制造 自動化培訓
級別: 略有小成
精華主題: 0
發帖數量: 367 個
工控威望: 486 點
下載積分: 1462 分
在線時間: 592(小時)
注冊時間: 2010-08-06
最后登錄: 2024-09-19
查看戇獅的 主題 / 回貼
4樓  發表于: 2014-07-22 13:13
圖片：
先學習怎么用這條指令吧，搞得要抓圖麻煩
廣州夏譜  工控專家 林生 13602663187 專業自動化設備開發，全實操自動化培訓
yamqq
雅馬哈，愛普生，電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1717 個
工控威望: 5539 點
下載積分: 24588 分
在線時間: 299(小時)
注冊時間: 2008-05-05
最后登錄: 2024-08-25
查看yamqq的 主題 / 回貼
5樓  發表于: 2014-07-22 13:18
接收端丟包了
樓主留言：
我不需要接受數據的？？還有請問怎么知道接受端丟包了呢
這個人很懶，什么也沒有留下！
hgmgwe
級別: 論壇先鋒
精華主題: 0
發帖數量: 692 個
工控威望: 1904 點
下載積分: 10650 分
在線時間: 896(小時)
注冊時間: 2007-12-01
最后登錄: 2024-09-20
查看hgmgwe的 主題 / 回貼
6樓  發表于: 2014-07-22 13:21

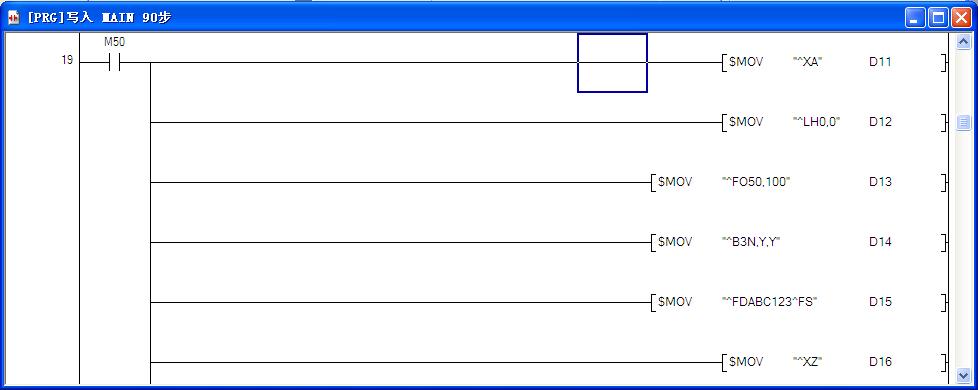

圖片：
smov 指令數據寄存器使用有誤，先看看說明書。
樓主留言：
是哪里出錯了 可以指點么  我第一次用這個東西      真不懂
jacjia
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 125 點
下載積分: 471 分
在線時間: 11(小時)
注冊時間: 2014-05-14
最后登錄: 2024-07-02
查看jacjia的 主題 / 回貼
7樓  發表于: 2014-07-22 15:25
學習學習
hgmgwe
級別: 論壇先鋒
精華主題: 0
發帖數量: 692 個
工控威望: 1904 點
下載積分: 10650 分
在線時間: 896(小時)
注冊時間: 2007-12-01
最后登錄: 2024-09-20
查看hgmgwe的 主題 / 回貼
8樓  發表于: 2014-07-22 15:45
一個16位數據寄存器只能放2個字符
樓主留言：
那是要把字符串給拆開來寫入么   $MOV加雙引號不是可以寫入字符串么
changyu0330
級別: 論壇先鋒
精華主題: 0
發帖數量: 141 個
工控威望: 1285 點
下載積分: 4280 分
在線時間: 84(小時)
注冊時間: 2010-07-29
最后登錄: 2024-02-06
查看changyu0330的 主題 / 回貼
9樓  發表于: 2014-07-22 16:29

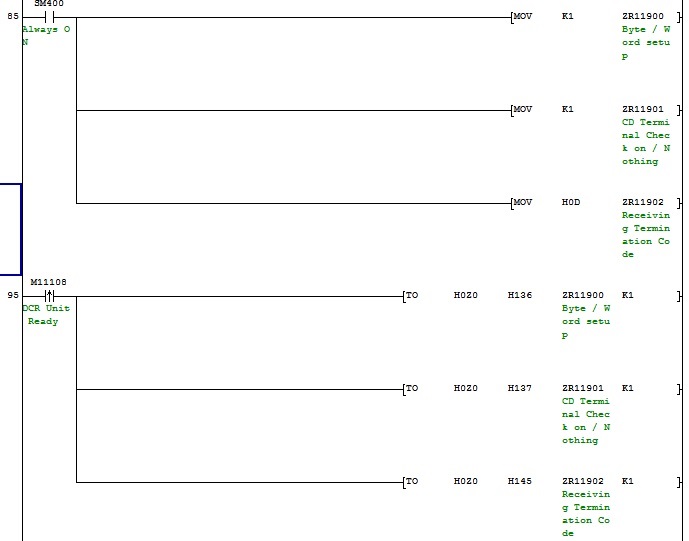

圖片：
你剛開始模組ready時會丟一串字串出去，
通訊協定
下圖示我用基恩斯DCR RS232通訊前，要先丟的資串資料，置於未甚麼要H136  H137  H145手冊上都有這是Ch1位址資料
樓主留言：
這個程序的作用是什么 我該如何去理解   謝謝
