樓主  發表于: 2014-10-02 10:07
臺達AB系列伺服應用在轉盤機構，輕輕一推就來回轉動，之后就報警是怎么回事？
情況是這樣的，轉盤直徑400mm，厚度2cm ，鋁制，重量不太清楚。電機是臺達AB系列400W,三相輸入因車間拉電不方便，接入的是單相220，電機輸出軸是直接通過聯軸器連接轉盤的。（用三相力矩加大，是否可解決不亂轉動？）
現電機只要通電勵磁后，稍微碰一下電機就會馬上來回轉動，不受控制，之后就報過載或過流警。兩個轉盤情況一樣，不能觸碰。嘗試JOG 電機可以動作，可只要一停止，效果跟碰一下一樣，亂跑后報警停止。PLC發脈沖控制也無法正常轉動，無法監控轉動慣量，使用P2-32使用幾種自動模式基本沒用，電機還是不正常。手頭上沒有調試通訊線，還沒有使用軟件調試，不知道用軟件調試效果怎么樣，手動模式下調試P2-00之后的參數效果也不太好，位置增益調小 雖然碰后不會亂跑但保持力矩太小，移位后不補償，PLC控制時動作相應不及時，會報位置誤差過大。如果不考慮機構原因和電機較小或其他因素的話，用臺達專用的軟件的話調試效果怎么樣，又如何調試呢？
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園�？�
精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼
1樓  發表于: 2014-10-02 10:16

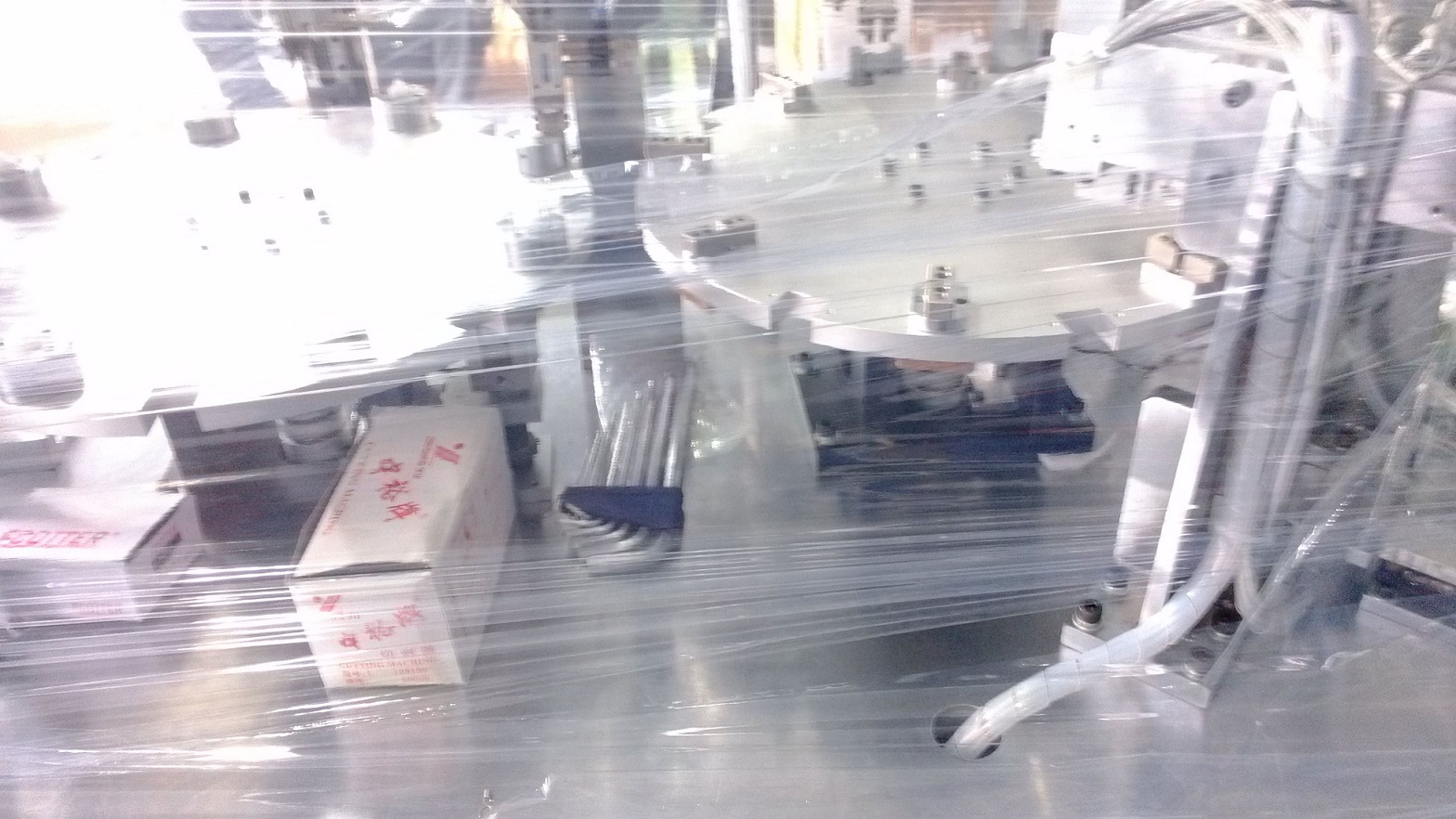

機構圖
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼
2樓  發表于: 2014-10-02 10:18
圖片：
圖片：
機構
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2827 個
工控威望: 4455 點
下載積分: 215028 分
在線時間: 3184(小時)
注冊時間: 2008-02-22
最后登錄: 2024-12-23
查看二手工控電器的 主題 / 回貼
3樓  發表于: 2014-10-02 10:49
將位置增益數值改小試試
樓主留言：
位置增益有三個參數，把P2-00設為零，不會來回亂動，但位置誤差較大
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
892777011
級別: 略有小成
精華主題: 0
發帖數量: 213 個
工控威望: 334 點
下載積分: 1052 分
在線時間: 181(小時)
注冊時間: 2014-06-24
最后登錄: 2021-11-21
查看892777011的 主題 / 回貼
4樓  發表于: 2014-10-02 16:06
慣量不匹配，加減速機或加分割器，稍微有些常識的都不會用伺服直連這么大的轉盤的，臺達官網有伺服慣量比的計算軟件，算一下你就知道差多少倍了
樓主留言：
真誠感謝！
yamqq
雅馬哈，愛普生，電裝機器人。
級別: 網絡英雄

精華主題: 0
發帖數量: 1717 個
工控威望: 5539 點
下載積分: 24608 分
在線時間: 300(小時)
注冊時間: 2008-05-05
最后登錄: 2024-12-16
查看yamqq的 主題 / 回貼
5樓  發表于: 2014-10-02 16:10
加個減速機，要不把你的電機加大，這個是選型的問題，豬一樣的機械設計師
樓主留言：
真誠感謝！
這個人很懶，什么也沒有留下！
lqbzlqbz
級別: 論壇先鋒
精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的 主題 / 回貼
6樓  發表于: 2014-10-02 17:48
可能是電機相序接錯了。
樓主留言：
把負載拆了，手動JOG正常，PLC定位控制正常。
加了負載就不行，我叫接電的同事看了，相序沒有錯。我沒有看
lqbzlqbz
級別: 論壇先鋒
精華主題: 0
發帖數量: 976 個
工控威望: 1121 點
下載積分: 18023 分
在線時間: 697(小時)
注冊時間: 2009-08-26
最后登錄: 2021-06-18
查看lqbzlqbz的 主題 / 回貼
7樓  發表于: 2014-10-03 21:11
那就4樓和5樓說的對。
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼
8樓  發表于: 2014-10-03 21:20
上班后弄條線調一下剛性 慣量增益之類的試試，萬一不行的就加牙箱了
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園�？�
精華主題: 0
發帖數量: 501 個
工控威望: 974 點
下載積分: 1182 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2024-09-12
查看gali1120107的 主題 / 回貼
9樓  發表于: 2014-10-03 21:21
沒辦法別人扔給的爛攤子
deeply
級別: 略有小成
精華主題: 0
發帖數量: 169 個
工控威望: 298 點
下載積分: 3070 分
在線時間: 159(小時)
注冊時間: 2011-09-02
最后登錄: 2024-11-28
查看deeply的 主題 / 回貼
10樓  發表于: 2014-10-04 09:14
慣量不匹配，單單轉盤就幾公斤了，再加上其他工裝的話，轉盤10公斤都有了，另外，這樣想一下，如果電機是3000轉，一秒轉盤就50轉，試想速度有多快，如果一秒鐘1轉，電機轉速只能是60轉，低慣量的伺服的性能似乎發揮不出來吧？
huamantang
級別: 家園�？�
精華主題: 0
發帖數量: 337 個
工控威望: 542 點
下載積分: 1828 分
在線時間: 273(小時)
注冊時間: 2010-01-08
最后登錄: 2024-12-20
查看huamantang的 主題 / 回貼
11樓  發表于: 2014-10-05 16:59
建議調試馬達自身的剛性，慣量比，位置增益，另外要和加減速相匹配。慢慢調吧，實在沒招只能加大扭矩了
  • «
