樓主  發表于: 2017-03-02 19:38

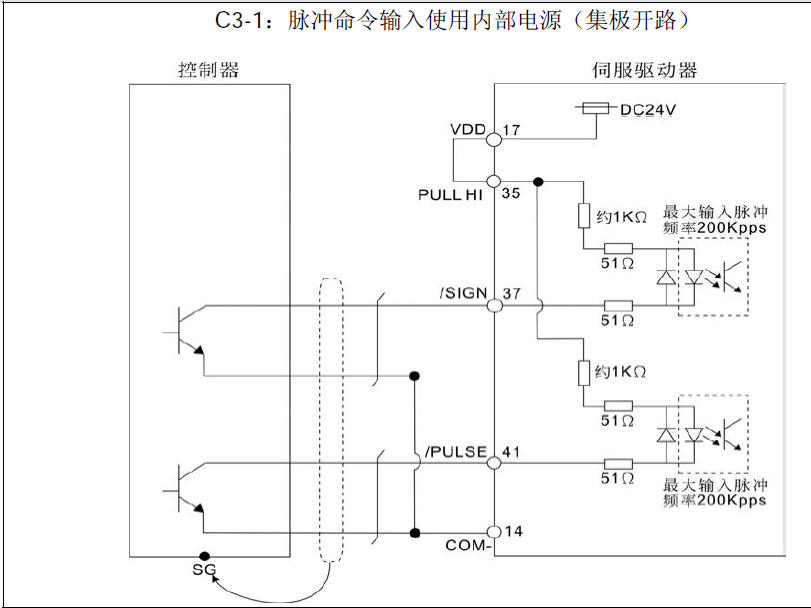

以上是脈沖輸入接線圖。

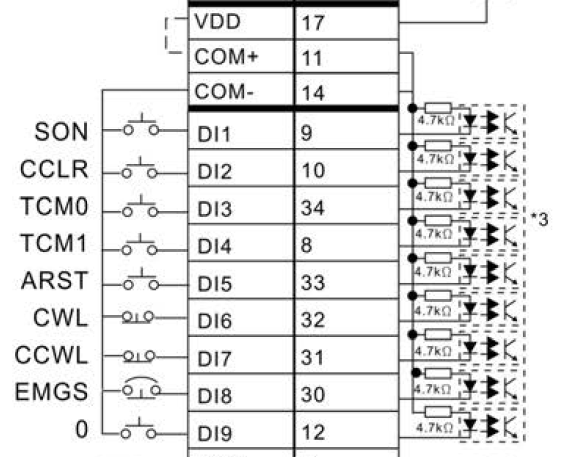

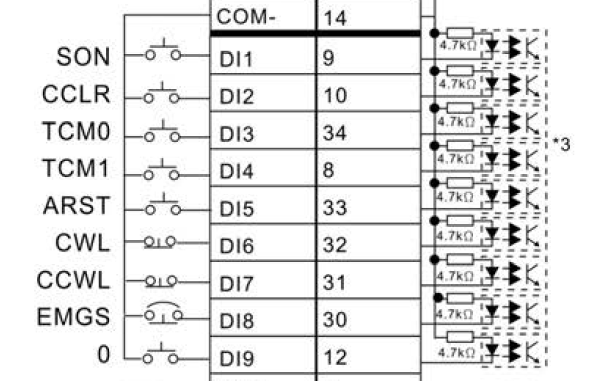

以上是外部控制接線圖。
我現在將COM-(14)腳接外部電源+24V。9腳、30腳、31腳、32腳接外部電源0V。在脈沖輸入過程中可以正常運行，但有時候會驅動器跳出AL.015報警，在此過程中如果不停止伺服則仍然可以正常運行，一旦停止脈沖輸出要想從新啟動就無法工作，斷電等待一段時候后又可正常工作！
請教各位這是什么問題？？參數問題還是接線問題？？？
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
二手工控電器
且行且珍惜
級別: 工控俠客
精華主題: 0
發帖數量: 2803 個
工控威望: 4428 點
下載積分: 211389 分
在線時間: 3148(小時)
注冊時間: 2008-02-22
最后登錄: 2024-09-20
查看二手工控電器的 主題 / 回貼
1樓  發表于: 2017-03-02 19:51

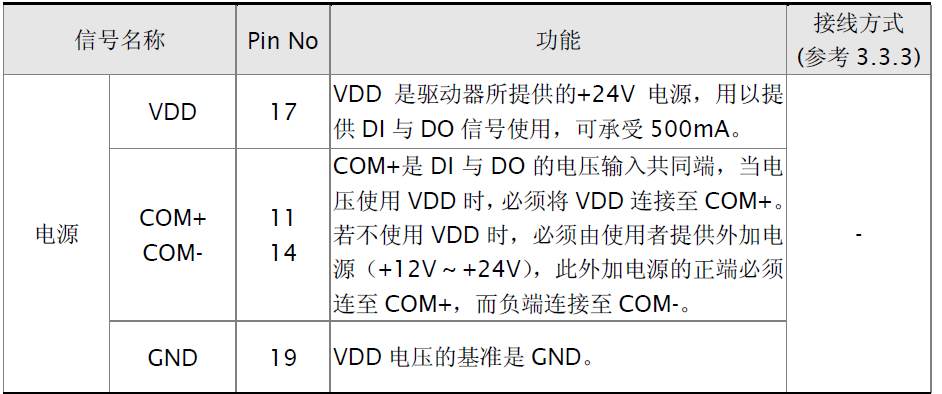

 參照此說明難道是我接線錯誤嗎？？
參照此圖是不是需要在11腳接入+24V電源？？ 還請高人指點一些！謝謝��！
[ 此帖被跑步向錢在2017-03-02 20:20重新編輯 ]
歡迎捧場光臨工控自動化小店！供應二手拆機PLC 、伺服、步進、變頻器、3相固態調壓調功模塊、接線端子等等
http://shop115113109.taobao.com/?spm=a1z10.5-c.0.0.L6cazp&v=1
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3435 個
工控威望: 20971 點
下載積分: 25333 分
在線時間: 1743(小時)
注冊時間: 2010-01-03
最后登錄: 2024-09-19
查看tkggtdkjpl的 主題 / 回貼
2樓  發表于: 2017-03-02 20:57
你的線肯定錯誤，
COM+  接24V+
COM-   接0V
PULL HI接24V+
本帖最近評分記錄：
  • 下載積分:+5(跑步向錢) 真誠感謝！
    • 自動化單機，生產線，項目編程調試！
    祥子_lead
    級別: 探索解密
    精華主題: 0
    發帖數量: 80 個
    工控威望: 169 點
    下載積分: 756 分
    在線時間: 36(小時)
    注冊時間: 2016-05-19
    最后登錄: 2018-04-13
    查看祥子_lead的 主題 / 回貼
    3樓  發表于: 2017-03-02 21:18
    com+ 接電源正端，com-接電源負端，脈沖正端接24V，負端接上位機脈沖輸出口即可
    本帖最近評分記錄：
  • 下載積分:+5(跑步向錢) 真誠感謝！
    泰山之石
    A
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2206 個
    工控威望: 2436 點
    下載積分: 11590 分
    在線時間: 911(小時)
    注冊時間: 2008-11-12
    最后登錄: 2024-09-04
    查看泰山之石的 主題 / 回貼
    4樓  發表于: 2017-03-03 08:35
    14腳COM-肯定不是接電源+極，樓主解決了嗎？
    二手工控電器
    且行且珍惜
    級別: 工控俠客
    精華主題: 0
    發帖數量: 2803 個
    工控威望: 4428 點
    下載積分: 211389 分
    在線時間: 3148(小時)
    注冊時間: 2008-02-22
    最后登錄: 2024-09-20
    查看二手工控電器的 主題 / 回貼
    5樓  發表于: 2017-03-03 10:28
    引用
    引用第4樓namae于2017-03-03 08:35發表的  :
    14腳COM-肯定不是接電源+極，樓主解決了嗎？

    問題解決了�。�
