謝小彬
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 226 點
下載積分: 997 分
在線時間: 102(小時)
注冊時間: 2017-02-07
最后登錄: 2022-04-07
查看謝小彬的 主題 / 回貼
樓主  發表于: 2017-06-30 13:10
我CN1，35電源接入plc的34V，41為脈沖+，43為脈沖-。37為SIGN方向+，39為/SIGN方向-。我脈沖41+和方向37+和電源接一起。43脈沖-，39和方向-接plc的脈沖輸出控制我接COM做為脈沖輸出這樣可以嗎
心情不錯
級別: 家園常客
精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1621(小時)
注冊時間: 2007-07-13
最后登錄: 2024-12-23
查看心情不錯的 主題 / 回貼
1樓  發表于: 2017-06-30 13:33

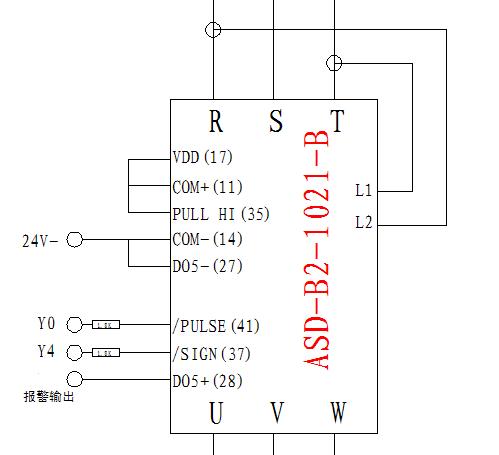

圖片：
看看 我使用的接線圖
樓主留言：
師傅你好，要YO和Y4一起通電它才會轉是嗎
心情不錯
級別: 家園�？�
精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1621(小時)
注冊時間: 2007-07-13
最后登錄: 2024-12-23
查看心情不錯的 主題 / 回貼
2樓  發表于: 2017-06-30 15:56
我這是  脈沖+方向
樓主留言：
我單獨輸出脈沖他就不走，要加上37才會走，不知道怎么回事
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1541 個
工控威望: 1764 點
下載積分: 6257 分
在線時間: 642(小時)
注冊時間: 2014-06-16
最后登錄: 2024-12-12
查看langui的 主題 / 回貼
3樓  發表于: 2017-06-30 17:36
圖片：
你這接的也沒問題啊。
樓主留言：
臺達伺服驅動器B2為什么發脈沖41它不走，要跟37方向一起才能走呢
周家大少
辛辛苦苦也不過是為了養家糊口！
級別: 工控俠客
精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 2003 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2024-12-18
查看周家大少的 主題 / 回貼
4樓  發表于: 2017-06-30 21:43
感覺還是有點錯誤
樓主留言：
我這樣接，17vdd電源輸出接35腳，14com-接到plc做為Y0脈沖輸出給驅動器41，但要和37腳一起接上他才會轉，請賜教
QQ：611369538
微信：ZMF2KXL
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1541 個
工控威望: 1764 點
下載積分: 6257 分
在線時間: 642(小時)
注冊時間: 2014-06-16
最后登錄: 2024-12-12
查看langui的 主題 / 回貼
5樓  發表于: 2017-07-01 11:14
你驅動器參數設置錯誤了，你的控制方式選成CW和CCW了，應該選脈沖+方向。P1-00最后的一位應該是2，而不是1
心情不錯
級別: 家園�？�
精華主題: 1 篇
發帖數量: 821 個
工控威望: 908 點
下載積分: 7032 分
在線時間: 1621(小時)
注冊時間: 2007-07-13
最后登錄: 2024-12-23
查看心情不錯的 主題 / 回貼
6樓  發表于: 2017-07-01 12:25
按照我的 接線方式  所有的參數都是出廠默認的  然后只需修改
p2-10（改為1）
p2-15（改為122）
p2-16（改為123）
p2-17（改為121）
