樓主  發表于: 2017-07-20 21:34
圖片：
圖片：

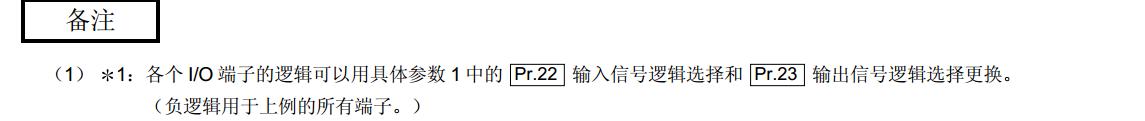

手冊上說負邏輯試用上述所有端子，為什么都選負邏輯，有的端子可以接常開，有的接常閉啊
到底怎么回事啊，謝高人指點！

我們工程師，原點和極限都用常閉接法，但極限選擇負邏輯，
原點選擇正邏輯，原點選正邏輯，不是應該是常閉接法嗎，但他卻正常運行了，到底怎么回事
[ 此帖被2310036294在2017-07-21 22:18重新編輯 ]
雨山西行
級別: 正式會員
精華主題: 0
發帖數量: 7 個
工控威望: 97 點
下載積分: 594 分
在線時間: 23(小時)
注冊時間: 2015-05-06
最后登錄: 2023-03-02
查看雨山西行的 主題 / 回貼
1樓  發表于: 2017-07-21 08:27
正邏輯：用高電平表示邏輯1，用低電平表示邏輯0 負邏輯：用低電平表示邏輯1，用高電平表示邏輯0 ；三菱的PLC用的是負邏輯，西門子正邏輯，原點極限的傳感器要選擇低電平有效的傳感器，有常開也有常閉。
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1278 個
工控威望: 6109 點
下載積分: 52272 分
在線時間: 1123(小時)
注冊時間: 2012-04-24
最后登錄: 2024-12-19
查看john42tw的 主題 / 回貼
2樓  發表于: 2017-07-21 08:32
1.有的端子可以接常開，有的接常閉?

工控中，在極限開關(警急停止.......)上的選擇，會挑常閉。
如果選擇常開，當線路斷掉，訊號無法傳遞，會造成工安意外。
如果選擇常閉，當線路斷掉，訊號中斷，會發出警報。

2.負邏輯"試"用上述所有端子

  (負邏輯用"于"上述所有端子)。  以負邏輯舉例。
2310036294
級別: 略有小成
精華主題: 0
發帖數量: 187 個
工控威望: 426 點
下載積分: 1461 分
在線時間: 98(小時)
注冊時間: 2015-02-10
最后登錄: 2024-11-12
查看2310036294的 主題 / 回貼
3樓  發表于: 2017-07-25 10:05
引用
引用第3樓john42tw于2017-07-21 08:32發表的  :
1.有的端子可以接常開，有的接常閉?

工控中，在極限開關(警急停止.......)上的選擇，會挑常閉。
如果選擇常開，當線路斷掉，訊號無法傳遞，會造成工安意外。
如果選擇常閉，當線路斷掉，訊號中斷，會發出警報。
.......



你說的沒錯，但跟我問的毫無關系
deeply
級別: 略有小成
精華主題: 0
發帖數量: 169 個
工控威望: 298 點
下載積分: 3070 分
在線時間: 159(小時)
注冊時間: 2011-09-02
最后登錄: 2024-11-28
查看deeply的 主題 / 回貼
4樓  發表于: 2017-07-29 11:53
正負邏輯跟常開常閉本來就是兩種概念，分清楚就好了
