樓主  發表于: 2017-07-31 19:49

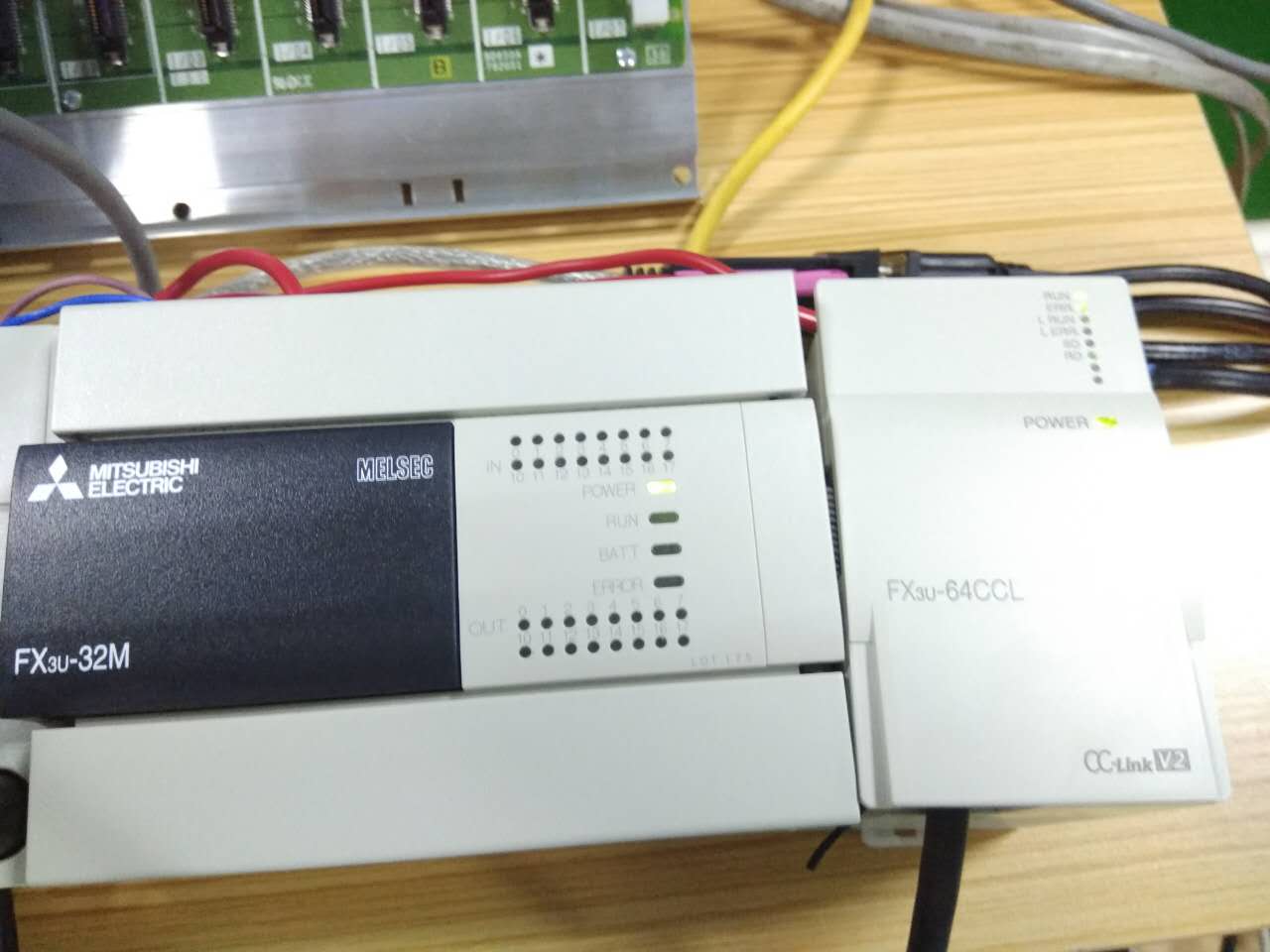

各位大俠   請問三菱Q03UDV和FX3U CCLINK通訊要怎么設置呢？

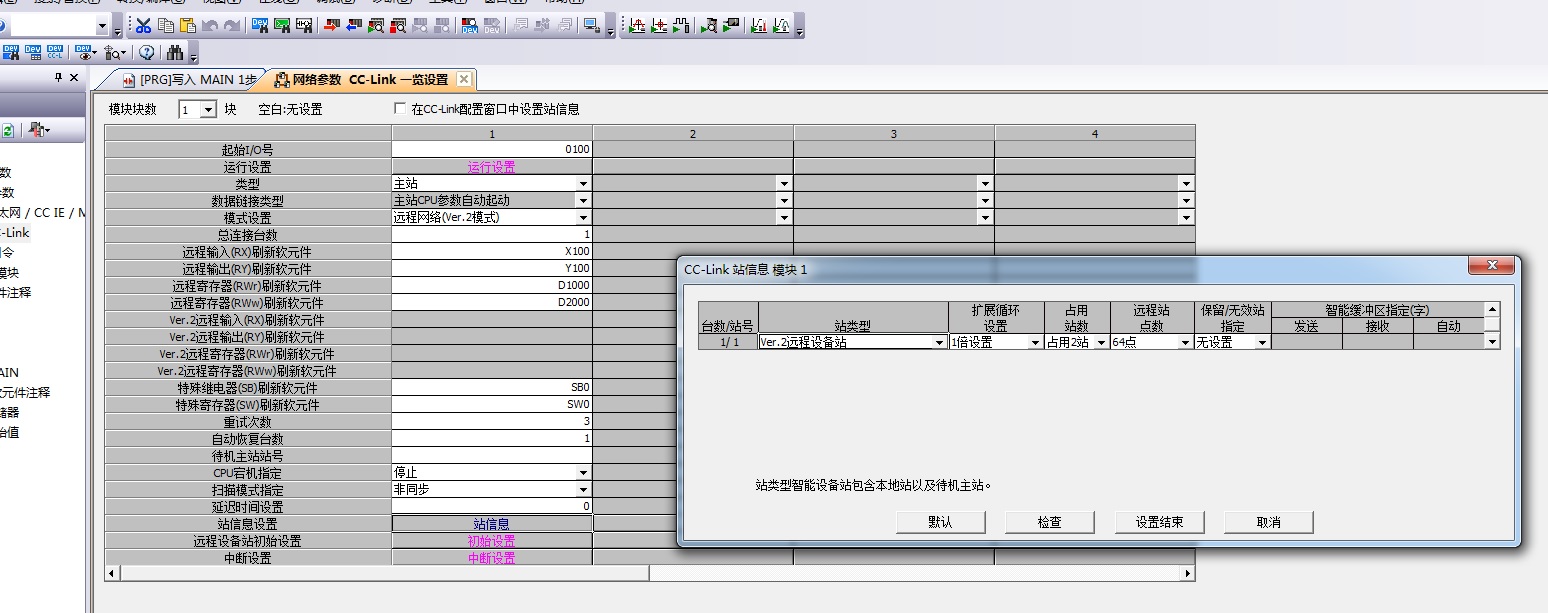

    我現在把Q03UDV CC-LINK里面的參數設定好了，F(xiàn)X3U從站也要這樣設定嗎，現在通訊模塊一直報警 說通訊不上，麻煩大家?guī)臀铱纯词鞘裁丛蚰兀?/div>
wenliang
擡頭白雲悠悠，前竟一片黯愁……
級別: 家園�？�
精華主題: 0
發帖數量: 717 個
工控威望: 910 點
下載積分: 43033 分
在線時間: 547(小時)
注冊時間: 2014-04-04
最后登錄: 2024-11-09
查看wenliang的 主題 / 回貼
1樓  發表于: 2017-07-31 19:58

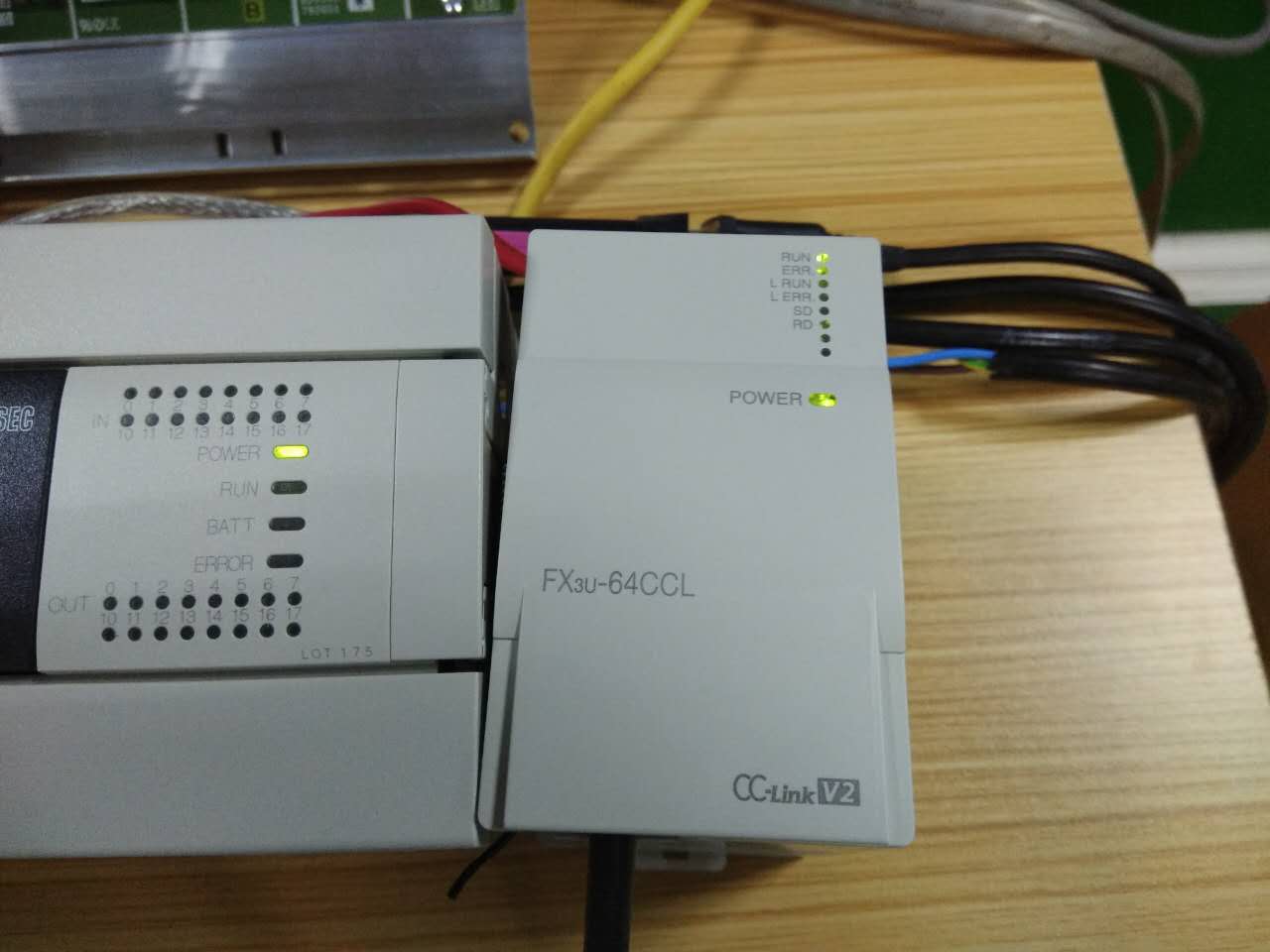

用CC-link診斷 一直報錯
，就是不知道是那里設定錯誤了，還請大家多多指教一下啊，在此先行謝過了！�。�
uu.liu
COG_FOG_COF_貼片_  貼合
級別: 家園�？�
精華主題: 0
發帖數量: 769 個
工控威望: 987 點
下載積分: 13526 分
在線時間: 484(小時)
注冊時間: 2011-09-20
最后登錄: 2024-11-09
查看uu.liu的 主題 / 回貼
2樓  發表于: 2017-07-31 20:30
雙絞屏蔽線很重要，我上次就是沒用如何都通信不上！
QQ:569456723
wenliang
擡頭白雲悠悠，前竟一片黯愁……
級別: 家園�？�
精華主題: 0
發帖數量: 717 個
工控威望: 910 點
下載積分: 43033 分
在線時間: 547(小時)
注冊時間: 2014-04-04
最后登錄: 2024-11-09
查看wenliang的 主題 / 回貼
3樓  發表于: 2017-07-31 20:35
引用
引用第2樓uu.liu于2017-07-31 20:30發表的  :
雙絞屏蔽線很重要，我上次就是沒用如何都通信不上！

大師 一定要用雙絞屏蔽線嗎，我用米思米的通用屏蔽線不行的嗎？
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2844 個
工控威望: 3616 點
下載積分: 3515 分
在線時間: 3798(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-10
查看tingfenghu的 主題 / 回貼
4樓  發表于: 2017-07-31 21:04
引用
引用第3樓wenliang于2017-07-31 20:35發表的  :

大師 一定要用雙絞屏蔽線嗎，我用米思米的通用屏蔽線不行的嗎？

沒有這么嚴重。
我在家里測試，隨便接二根線直接接上去就可以通訊。
應該是哪里設置錯了。
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9659 個
工控威望: 8544 點
下載積分: 16701 分
在線時間: 5319(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-08
查看ymmfa的 主題 / 回貼
5樓  發表于: 2017-07-31 21:28
一般不是線的問題：
1-3米短距離的情況下，用普通電線都行。
20米左右用普通屏蔽線都行。


你檢查幾個要點：
1、FX3U-64CCL 這個東西是“智能設備站”，你站信息那錯了
2、從站必須要撥碼設置站號
3、連接終端電阻。
樓主留言：
站長 真的是不好意思！因為第一次 是發在綜合討論區我看沒有幾個回復所所以我心想發在三菱的討論區肯定要好所以又發了一次，俗話說病急亂投醫啊 、因為聽到有人說要用專用通訊電纜才行，所以我以里面一急就發了第三次了， 站長 真的對不起，因為我對通訊實這一塊實在在是太弱了，所以鬧這么一大堆笑話.......
