樓主  發表于: 2018-12-31 14:24
選了一款三菱QJ71C24-R4，CH2跟歐姆龍溫控器做modbus通訊�，F(xiàn)在出現一個問題，讀取溫控器的顯示值是可以的，寫入設定值不行，請大師幫忙看看程序。還有我有10臺溫控器每個讀取和寫入都要建立協議號嗎？建立協議占有D0-D130，這段地址是不是就不能用了？

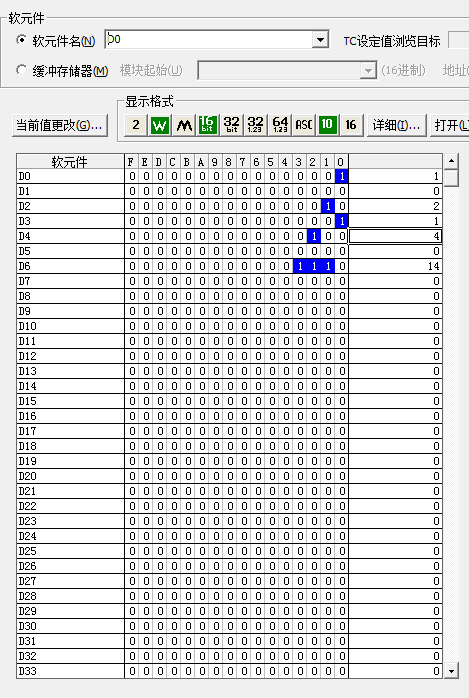

我讀取溫控器地址到D0，為什么溫度顯示值在D6？

附件為程序，請幫忙看看






附件： 求助PLCQ通訊.zip (3505 K) 下載次數:359
網站提示: 請不要用迅雷下載附件，容易出錯
dyysam513
級別: 略有小成
精華主題: 0
發帖數量: 231 個
工控威望: 272 點
下載積分: 4093 分
在線時間: 95(小時)
注冊時間: 2015-05-21
最后登錄: 2024-09-19
查看dyysam513的 主題 / 回貼
1樓  發表于: 2019-01-02 08:18
大神幫忙看看，謝謝啦
dyysam513
級別: 略有小成
精華主題: 0
發帖數量: 231 個
工控威望: 272 點
下載積分: 4093 分
在線時間: 95(小時)
注冊時間: 2015-05-21
最后登錄: 2024-09-19
查看dyysam513的 主題 / 回貼
2樓  發表于: 2019-01-02 09:22



打客服改接受等待時間，沒什么用。
wayu
級別: 論壇先鋒
精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 83551 分
在線時間: 469(小時)
注冊時間: 2008-08-01
最后登錄: 2024-09-19
查看wayu的 主題 / 回貼
3樓  發表于: 2019-01-02 09:59
GP.CPRTCL U6 K2 K1 D50 M100
U6    起始IO的高兩位
K2    選擇通道1,2選擇通道2
K1    連續協議執行的數量,最多8
D50    控制數據啟始地址
M100    執行完成后置為ON 的位軟元件編號

K1    連續協議執行的數量,最多8
應寫K2，執行2個協議。
MOV  K2 D53  增加
dyysam513
級別: 略有小成
精華主題: 0
發帖數量: 231 個
工控威望: 272 點
下載積分: 4093 分
在線時間: 95(小時)
注冊時間: 2015-05-21
最后登錄: 2024-09-19
查看dyysam513的 主題 / 回貼
4樓  發表于: 2019-01-02 11:07
改了還是不行，怎么寫都寫不進去。

焦劉吉
緊跟時代發展，努力做好時代青年
級別: 工控俠客
精華主題: 0
發帖數量: 1460 個
工控威望: 4682 點
下載積分: 14865 分
在線時間: 429(小時)
注冊時間: 2015-05-19
最后登錄: 2024-08-10
查看焦劉吉的 主題 / 回貼
5樓  發表于: 2019-01-02 11:55
歐姆龍的溫控儀支持MC樓主可以不用指令改寫
Rules are always made by the strong, and history is always written by the winners.
dyysam513
級別: 略有小成
精華主題: 0
發帖數量: 231 個
工控威望: 272 點
下載積分: 4093 分
在線時間: 95(小時)
注冊時間: 2015-05-21
最后登錄: 2024-09-19
查看dyysam513的 主題 / 回貼
6樓  發表于: 2019-01-02 12:35
MC格式4，試過了。寫進去PLC一直在報錯。
jack1009
級別: 略有小成
精華主題: 0
發帖數量: 93 個
工控威望: 230 點
下載積分: 1499 分
在線時間: 52(小時)
注冊時間: 2013-09-02
最后登錄: 2022-03-07
查看jack1009的 主題 / 回貼
7樓  發表于: 2019-01-02 13:15
要不要試試用HMI去連??
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3900 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
8樓  發表于: 2019-01-02 19:32
沒看見D136、D137的設置
huch1111
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 245 點
下載積分: 35259 分
在線時間: 352(小時)
注冊時間: 2016-07-28
最后登錄: 2024-09-19
查看huch1111的 主題 / 回貼
9樓  發表于: 2019-01-04 16:44

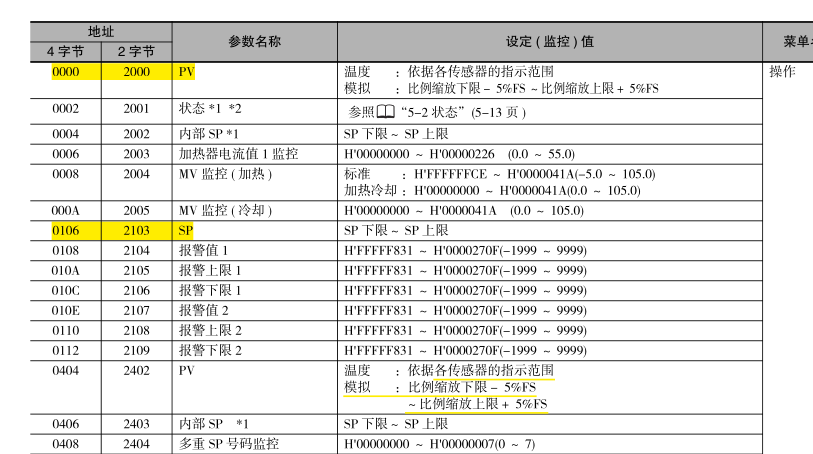

D0 是從站號 D1 是MODBUS首地址  你傳的16進制0  讀取的2個數據 16進制  0 數據存在D5   1數據存在D6  看看說明書的數據顯示格式吧 是不是 D6 D5  d5站小數點
[ 此帖被huch1111在2019-01-04 16:56重新編輯 ]
syhfchyn
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 190 點
下載積分: 519 分
在線時間: 68(小時)
注冊時間: 2013-08-31
最后登錄: 2024-09-13
查看syhfchyn的 主題 / 回貼
10樓  發表于: 2019-01-26 17:07
無序協議嘛！歐姆龍的表校驗碼要計算，用富士溫控儀可以自動計算校驗碼，方便
zhaoliguo
級別: 論壇先鋒
精華主題: 0
發帖數量: 121 個
工控威望: 1139 點
下載積分: 1218 分
在線時間: 169(小時)
注冊時間: 2015-01-14
最后登錄: 2024-09-12
查看zhaoliguo的 主題 / 回貼
11樓  發表于: 2022-04-22 15:56
引用
引用樓主dyysam513于2018-12-31 14:24發表的 qj71c24n-r4與歐姆龍溫控器通訊可以讀取不能寫入？ :
選了一款三菱QJ71C24-R4，CH2跟歐姆龍溫控器做modbus通訊�，F(xiàn)在出現一個問題，讀取溫控器的顯示值是可以的，寫入設定值不行，請大師幫忙看看程序。還有我有10臺溫控器每個讀取和寫入都要建立協議號嗎？建立協議占有D0-D130，這段地址是不是就不能用了？
我讀取溫控器地址到D0，為什么溫度顯示值在D6？

附件為程序，請幫忙看看
[attachment=228888] [attachment=228889] [attachment=228890] [attachment=228891] [attachment=228892] [attachment=228893] [attachment=228894]

你這個SV值怎么寫入的？問題解決了嗎？
[ 此帖被zhaoliguo在2022-04-22 16:03重新編輯 ]
  • «
