樓主  發表于: 2020-04-13 18:30
圖片：

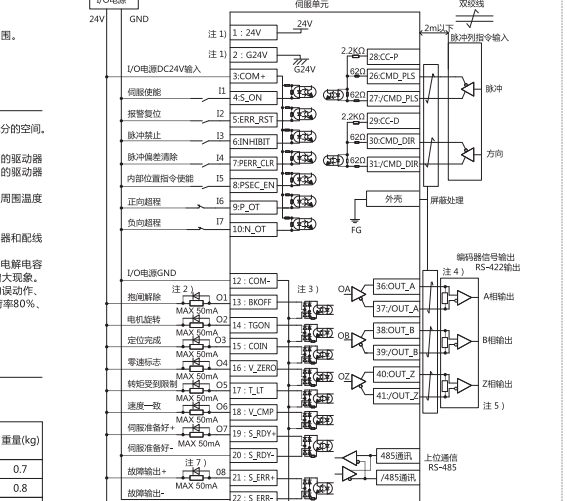

第一次用禾川伺服，按照禾川伺服簡化版說明書，就可以接線了。這次2個伺服是帶剎車的，剎車信號控制由伺服自己控制。附上剎車接線說明，剎車解除是13號引腳，接繼電器線圈負，12號接0v,外置的剎車線接繼電器常開觸點，伺服io接口處1號，3號，28號，29號，19號引腳接24v.          2號接0v,      4號接使能信號，5號接報警復位，27號接脈沖，31號腳接方向，20號接輸入，準備信號，接完線，然后設置一圈脈沖數，就差不多了。
本帖最近評分記錄：
  • 下載積分:+1(lxdddd1)
  • 下載積分:+1(tathui) 感謝分享！
    • plc
    yy191012
    你萌好
    級別: 探索解密
    精華主題: 0
    發帖數量: 97 個
    工控威望: 194 點
    下載積分: 2301 分
    在線時間: 63(小時)
    注冊時間: 2015-11-16
    最后登錄: 2024-12-08
    查看yy191012的 主題 / 回貼
    1樓  發表于: 2021-08-22 22:44
    支持頂下
    交流學習
    工控菜鳥
    菜鳥一只
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 954 個
    工控威望: 1131 點
    下載積分: 13860 分
    在線時間: 295(小時)
    注冊時間: 2017-04-12
    最后登錄: 2024-12-18
    查看工控菜鳥的 主題 / 回貼
    2樓  發表于: 2021-08-27 09:17
    我用的X3E系列，3接24伏+，5接0伏為啥無法復位呢？是不是還需要設置哪里？
    sandy_love
    感悟生活，創新的源泉...
    級別: 家園�？�
    精華主題: 0
    發帖數量: 487 個
    工控威望: 823 點
    下載積分: 1610 分
    在線時間: 482(小時)
    注冊時間: 2008-12-08
    最后登錄: 2024-11-22
    查看sandy_love的 主題 / 回貼
    3樓  發表于: 2021-11-10 21:46
    z相信號的集電極開路輸出在哪里？
    ladyis
    級別: 探索解密
    精華主題: 0
    發帖數量: 95 個
    工控威望: 135 點
    下載積分: 5639 分
    在線時間: 74(小時)
    注冊時間: 2020-08-21
    最后登錄: 2022-01-20
    查看ladyis的 主題 / 回貼
    4樓  發表于: 2021-11-13 14:23
    好，學習了
    finiiy
    級別: 家園�？�
    精華主題: 0
    發帖數量: 502 個
    工控威望: 644 點
    下載積分: 5957 分
    在線時間: 427(小時)
    注冊時間: 2013-07-25
    最后登錄: 2024-12-14
    查看finiiy的 主題 / 回貼
    5樓  發表于: 2021-11-13 16:16
    伺服調試的方法親給個使用學習筆記
