12樓  發表于: 2020-06-04 16:53
沒用過信截的不確定問題在哪，不過可以試試PL的0V暫時先不接。像三菱的 PLC內部直流都沒接過
liujian-weng
級別: 家園�？�
精華主題: 0
發帖數量: 500 個
工控威望: 690 點
下載積分: 12170 分
在線時間: 2573(小時)
注冊時間: 2007-11-13
最后登錄: 2024-12-21
查看liujian-weng的 主題 / 回貼
13樓  發表于: 2020-06-04 16:56
兩個電源都接地看看有沒有效果
cypress1121
級別: 工控俠客
精華主題: 0
發帖數量: 184 個
工控威望: 3272 點
下載積分: 17293 分
在線時間: 413(小時)
注冊時間: 2020-01-07
最后登錄: 2024-12-21
查看cypress1121的 主題 / 回貼
14樓  發表于: 2020-06-04 17:17

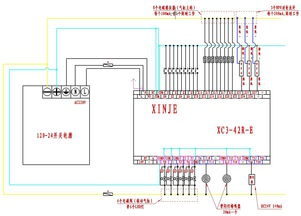

網路上找到一個示範接線圖，有點糊將就看一下。
肥肥的瘦子
一個小小維修猿轉行成了一個小小調試電氣工程師。
級別: 工控俠客
精華主題: 0
發帖數量: 243 個
工控威望: 2389 點
下載積分: 2889 分
在線時間: 39(小時)
注冊時間: 2020-02-28
最后登錄: 2024-12-22
查看肥肥的瘦子的 主題 / 回貼
15樓  發表于: 2020-06-04 18:53
關鍵是PLC輸出的直流電的電流太小了，不敢用
如果可以重來，搞不好還不如現在，人的性格決定了太多東西，比如懶，真的治不好。
生產技術李鋼
級別: 網絡英雄
精華主題: 0
發帖數量: 406 個
工控威望: 11219 點
下載積分: 2842 分
在線時間: 242(小時)
注冊時間: 2018-07-24
最后登錄: 2024-12-22
查看生產技術李鋼的 主題 / 回貼
16樓  發表于: 2020-06-04 21:09
PLC輸入端的com端子接24v的正極，至少我目前遇到的是這樣。
goldage
級別: 論壇先鋒
精華主題: 0
發帖數量: 1791 個
工控威望: 1953 點
下載積分: 7026 分
在線時間: 459(小時)
注冊時間: 2016-06-19
最后登錄: 2024-12-22
查看goldage的 主題 / 回貼
17樓  發表于: 2020-06-04 22:21
你不要PLC的電源就好了
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1278 個
工控威望: 6109 點
下載積分: 52272 分
在線時間: 1123(小時)
注冊時間: 2012-04-24
最后登錄: 2024-12-19
查看john42tw的 主題 / 回貼
18樓  發表于: 2020-06-05 07:49
引用
引用第9樓namae于2020-06-04 14:49發表的  :

難道我用的是仿信捷的假貨嗎？跟你的不一樣？接線可是依據信捷說明書做的。無非測量了一下電壓，發現之間存在這么大的電壓差。測量各自的電源電壓都是24V左右。因不明原因特來此請教，是什么原因會產生電壓差？


這是 電壓準位的問題。

將PLC 與 POWER  [接地] 接好應該就好了。(不是0V，是接地)
  • «
