樓主  發表于: 2021-04-27 18:40

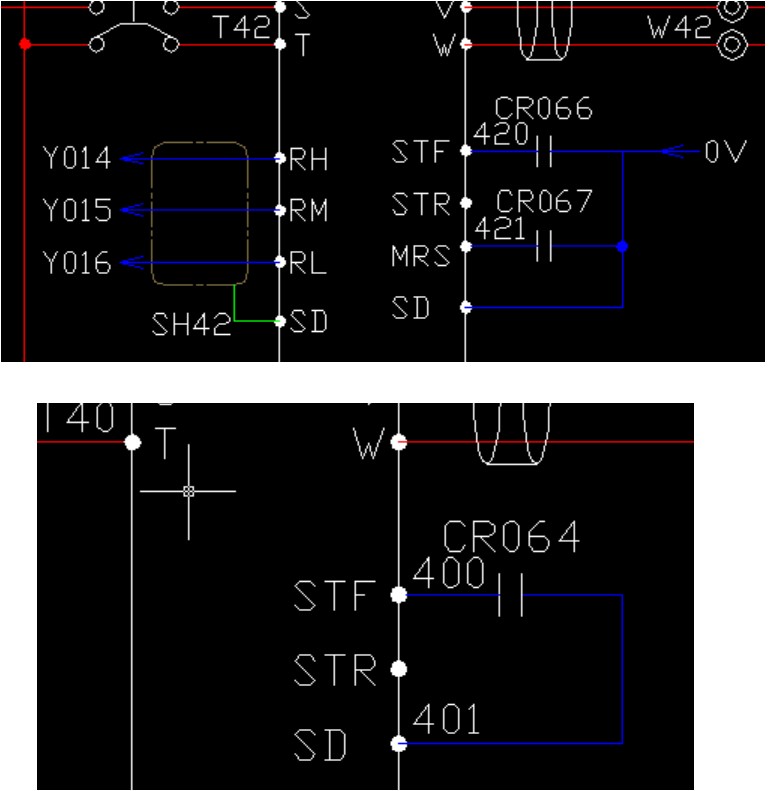

圖一是三菱變頻器手冊的，我原本的理解是用PLC通過控制繼電器來形成回路的通斷

圖二是我看到部分設備上變頻器的接法，PLC輸出點直接到變頻器

兩種接法都可以實現，但圖二的接法就不用繼電器。我想，是否圖二的接法就是手冊上表達的意思？求各位解惑。。。

兩種方法在使用壽命上是否有區別？
不積跬步無以行千里
彭萬生
級別: 工控俠客
精華主題: 0
發帖數量: 1890 個
工控威望: 2102 點
下載積分: 131756 分
在線時間: 1278(小時)
注冊時間: 2013-08-04
最后登錄: 2024-04-17
查看彭萬生的 主題 / 回貼
1樓  發表于: 2021-04-27 19:34
使用壽命由質量和使用者決定！那個Y點與COM點之間，不是相當于一個觸點嘛？！
bahabaha
級別: 論壇先鋒
精華主題: 0
發帖數量: 22 個
工控威望: 1546 點
下載積分: 40966 分
在線時間: 126(小時)
注冊時間: 2020-03-06
最后登錄: 2025-01-01
查看bahabaha的 主題 / 回貼
2樓  發表于: 2021-04-28 11:16
如果你用的PLC是晶體管型的
會有電回沖的問題
遇到突波還是什么會直接傷害端子
如果你用的PLC繼電器型的
雖然接線沒有問題
但PLC內部繼電器是有一定壽命的
這種如果常在走停
還是覺得不要省接線或空間
并竟加裝三個外部繼電器也不須花多少時間的
本帖最近評分記錄：
  • 下載積分:+3(rafael) 感謝分享！
    光明左使
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 148 個
    工控威望: 1045 點
    下載積分: 7091 分
    在線時間: 91(小時)
    注冊時間: 2019-07-27
    最后登錄: 2024-11-19
    查看光明左使的 主題 / 回貼
    3樓  發表于: 2021-04-28 15:44

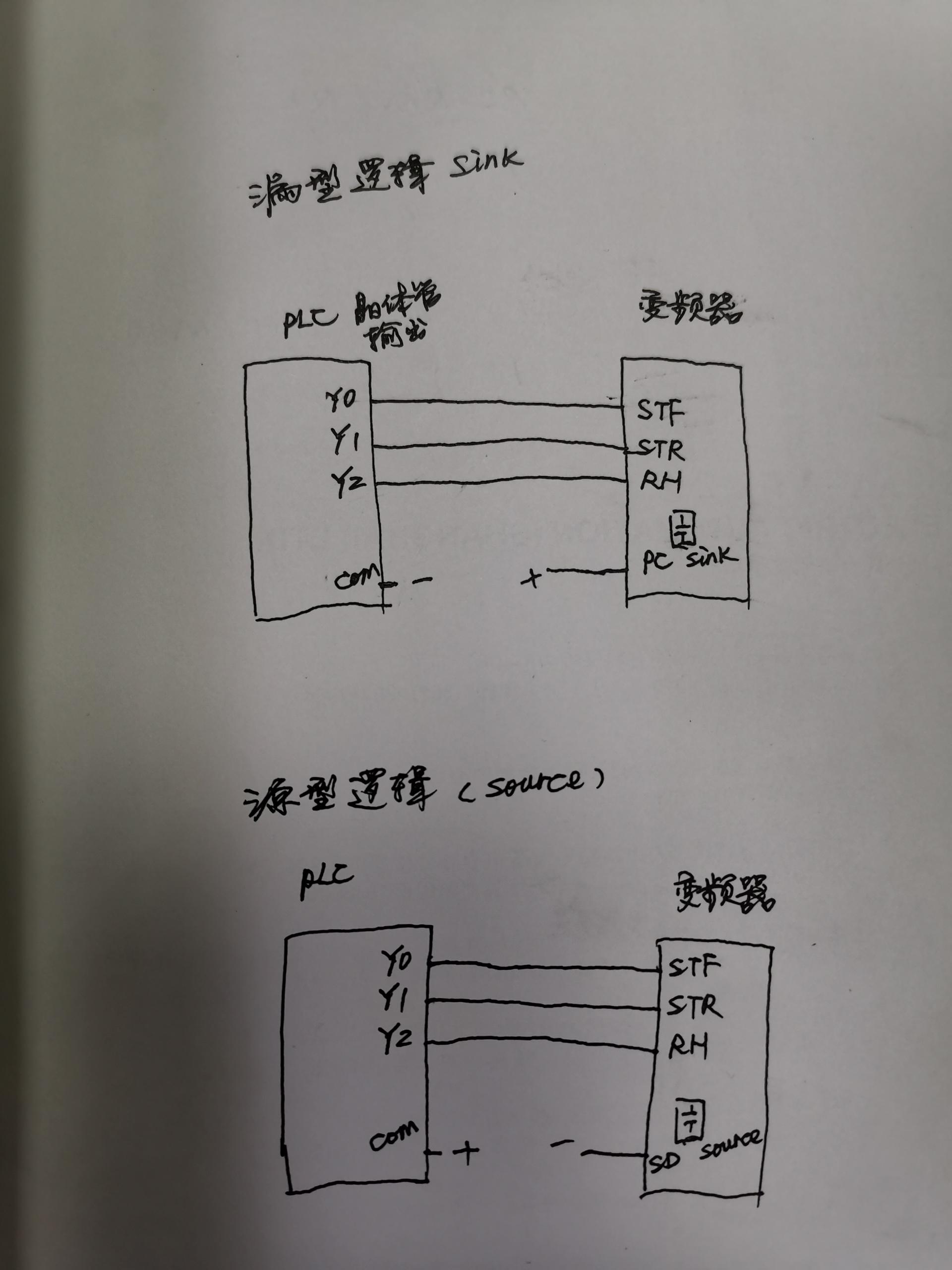

    圖片：
    我常用的這兩種
    本帖最近評分記錄：
  • 下載積分:+5(rafael) 熱心助人！
    ymmfa
    不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
    級別: 管理員

    精華主題: 8 篇
    發帖數量: 9682 個
    工控威望: 8580 點
    下載積分: 16742 分
    在線時間: 5328(小時)
    注冊時間: 2006-08-10
    最后登錄: 2024-12-31
    查看ymmfa的 主題 / 回貼
    4樓  發表于: 2021-04-30 12:09
    如果PLC是三菱的，漏型邏輯的時候，PLC的COM 接變頻的D， PLC的 Y接變頻的STF STR 等  ，不需要另外給電源。

    E740，D740默認出廠就是漏型也不用改。

    如果是E840 F840 A840要改到SINK上。
    本帖最近評分記錄：
  • 下載積分:+5(rafael) 真誠感謝！
    • 特別提醒大家：
    偶爾修改下自己的密碼，以防被盜
    不要在多個網站都用一樣賬號密碼
    偶爾還是要發發貼，回回貼，不要總潛水
    rafael
    一點點積累，從細節做起
    級別: 家園�？�
    精華主題: 0
    發帖數量: 179 個
    工控威望: 805 點
    下載積分: 5050 分
    在線時間: 63(小時)
    注冊時間: 2020-10-29
    最后登錄: 2024-11-19
    查看rafael的 主題 / 回貼
    5樓  發表于: 2021-04-30 17:59
    謝謝各位的解答！
