樓主  發表于: 2008-09-07 00:59
我們公司的一臺設備文本顯示器壞掉了，顯示器失信捷的，PLC是LGK120S,K7M-DR40U(E)的，我手里正好還有一個臺達TP04G-AS2的文本顯示器，我對照PLC程序找出元件對應的地址，用臺達的屏作的程序，可就是和PLC通信不了，總顯示通信過時，通信線也是照PLC使用說明書里做的，通信協議和PLC一樣，我對LGPLC了解又少，不知道是什么地方出現了問題，請用過LGPLC的高手幫忙解釋一下，LG的通信協議該如何設置？小弟先謝謝各位了。
zxc6688
工業自動化是我們的目標
級別: 略有小成
精華主題: 1 篇
發帖數量: 385 個
工控威望: 338 點
下載積分: 3994 分
在線時間: 174(小時)
注冊時間: 2007-09-11
最后登錄: 2024-01-05
查看zxc6688的 主題 / 回貼
1樓  發表于: 2008-09-07 18:35
通信線按照 臺達TP04G-AS2的文本顯示器的說明書做，通訊協議在用文本創建工程的時候沒有選擇LG的選項嗎
http://zxc6688.ys168.com/
工控玩家
澧縣電氣自動化
級別: 家園常客
精華主題: 0
發帖數量: 554 個
工控威望: 772 點
下載積分: 773 分
在線時間: 599(小時)
注冊時間: 2008-09-06
最后登錄: 2024-12-21
查看工控玩家的 主題 / 回貼
2樓  發表于: 2008-09-07 19:17
LGPLC和臺達的通信線的接線圖你是怎么接線的
工控玩家
澧縣電氣自動化
級別: 家園�？�
精華主題: 0
發帖數量: 554 個
工控威望: 772 點
下載積分: 773 分
在線時間: 599(小時)
注冊時間: 2008-09-06
最后登錄: 2024-12-21
查看工控玩家的 主題 / 回貼
3樓  發表于: 2008-09-07 19:18
接線圖能發來看看嗎？
szrunluo
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看szrunluo的 主題 / 回貼
4樓  發表于: 2008-09-08 02:40
信捷公司的人是騙子,有問題時問他,回答,你重買一個,反正不貴.娘的,什么技術問題都不會回答,(我說的是東莞信捷)
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21638 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2024-11-14
查看回憶依然最美的 主題 / 回貼
5樓  發表于: 2008-09-08 08:22

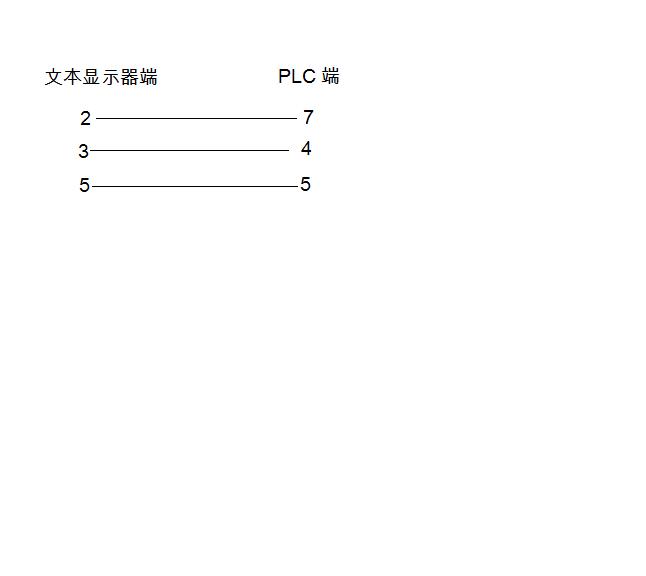

多謝各位工控朋友的幫助，我把圖傳上來，請各位朋友幫忙分析一下，謝謝。如下圖：

ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9680 個
工控威望: 8578 點
下載積分: 16737 分
在線時間: 5328(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-22
查看ymmfa的 主題 / 回貼
6樓  發表于: 2008-09-08 09:55
臺達，信捷都不懂，幫頂
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
fjqz00
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1305 個
工控威望: 1462 點
下載積分: 8006 分
在線時間: 365(小時)
注冊時間: 2007-04-16
最后登錄: 2024-12-21
查看fjqz00的 主題 / 回貼
7樓  發表于: 2008-09-08 14:12
圖片：
圖片：

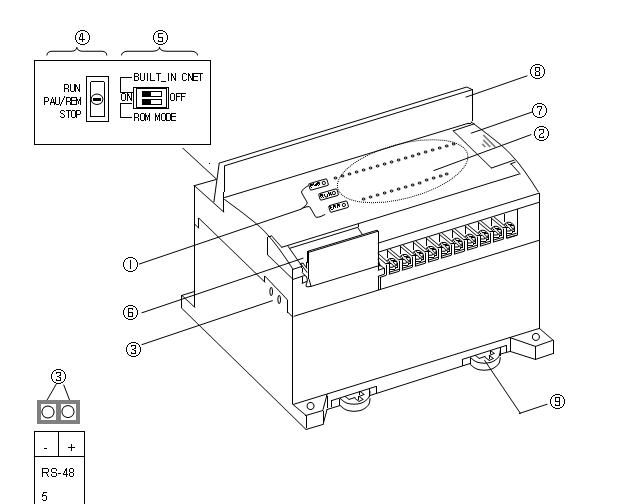

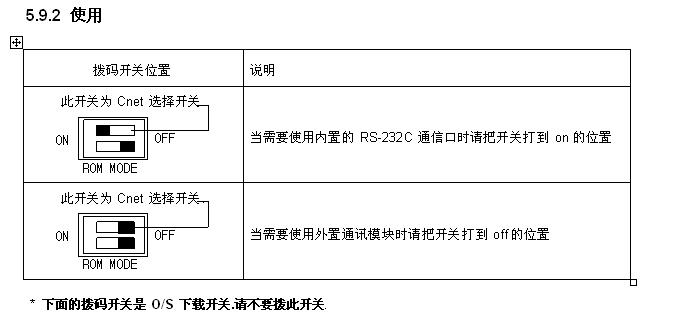

如圖，查看你PLC的Cnet的開關狀態。如果Cnet為On，就用你那種通訊線的做法，如果還連接不上�？梢栽囋嚢袰net開關撥到Off，然后再用
2----3
3----2
5----5
這種通訊線的方式試一下。
關于LG的PLC可以去下載LG的用戶手冊,LG的網站http://www.lsis.com.cn
回憶依然最美
一不小心混進社會, 浪子回頭已經白費... ...
級別: 工控俠客
精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21638 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2024-11-14
查看回憶依然最美的 主題 / 回貼
8樓  發表于: 2008-09-08 16:46
非常感謝樓上朋友的幫助，我把Cent撥為ON ，按照我的接線圖接線，通信成功，謝謝，以后請多多指教。
