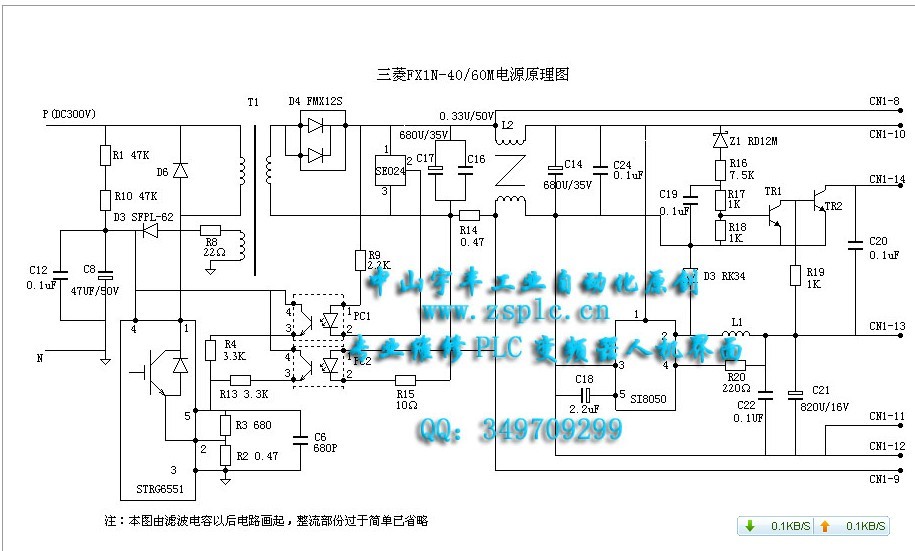

三菱FX1N-40 PLC ，通電無反應，POWER指示燈不亮。代換電源厚膜塊STRG6551無效果，后查閱到FX1N系列電源原理圖。其中標號c8電容兩端電壓僅為0.2V.根據圖紙分析，似乎是D3元件（SFPL-62)損壞。但圖紙標識的是二極管元件，我的理解，D3應該是穩壓管，提供電源厚膜供電電壓。請教各位，D3（SFPL-62)是什么元件？該如何維修？ （附圖紙）
