36樓  發表于: 2012-04-03 15:26
4樓，從圖紙上看STRG6551的4腳電源塊的供電腳，由R1,R10向4腳供給啟動電壓，電源啟動后由D3供給4腳電源。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3393 個
工控威望: 3191 點
下載積分: 70452 分
在線時間: 1604(小時)
注冊時間: 2008-04-20
最后登錄: 2024-12-17
查看wwcwwc的 主題 / 回貼
37樓  發表于: 2012-04-03 15:43
C8端電壓低四個原因：
1）STRG6651未啟動（故障）
2）R1/R10電阻值變大或者開路。
3）反饋支路負載短路。
4）整流回路故障
peter5654
級別: 工控俠客
精華主題: 0
發帖數量: 13 個
工控威望: 2483 點
下載積分: 12098 分
在線時間: 117(小時)
注冊時間: 2010-11-13
最后登錄: 2024-12-18
查看peter5654的 主題 / 回貼
38樓  發表于: 2012-04-28 23:38
可能二極管壞了
發射點
級別: 工控俠客
精華主題: 0
發帖數量: 106 個
工控威望: 4675 點
下載積分: 5101 分
在線時間: 207(小時)
注冊時間: 2009-03-13
最后登錄: 2021-11-16
查看發射點的 主題 / 回貼
39樓  發表于: 2012-05-22 11:44
真是厲害
啊
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 528 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-12-23
查看meipingboy的 主題 / 回貼
40樓  發表于: 2012-05-22 13:26

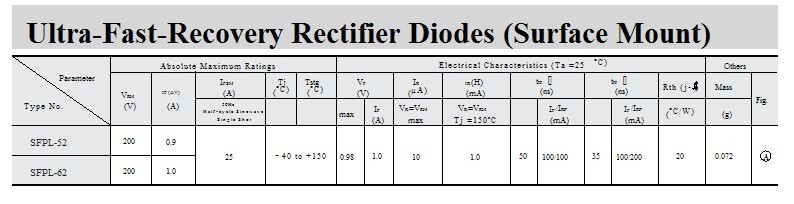

SFPL-62 是快速恢復二極管

R1和R2 是開關電源啟動電阻
在電源接通時，厚膜IC（STRG6551） 4腳電源由R1和R2提供，當開關電源工作正常時，IC的電源由T1左邊的R8右繞組提供，電源經R8再由SFPL-62高速整流管整流后，再經C8和C12（主要是濾除高頻）濾波后，提供IC 的4腳。
由于開關電源本身有穩壓功能，所以SFPL-62后面就不用穩壓了。
