樓主  發表于: 2013-09-10 22:00
我用的是三相步進電機+220V三相電機驅動器+FX1S-20MT，用DDRVI指令發脈沖。

[ DDRVI  D200 D220 Y0 Y7 ]

現遇到一個 速度（轉速） 問題，如上，D220 在20-1200之間（超過1200會堵轉，丟步），轉速基本沒變化。查網上資料說D8145,8146,8147,8148,可改變頻率和加減速時間，請路過的大神，幫講解下，讓學生少走彎路。


補：我用PLSR 測試，轉速和加減時間，都會有很明顯改變，證明不是電機和驅動的問題。
junln
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 153 點
下載積分: 672 分
在線時間: 35(小時)
注冊時間: 2012-04-07
最后登錄: 2020-06-03
查看junln的 主題 / 回貼
1樓  發表于: 2013-09-10 22:35

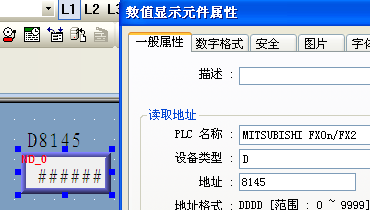

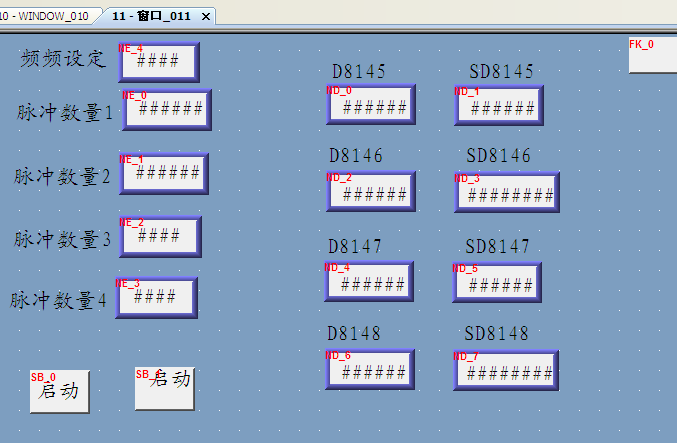

補充一下







圖片怎么上傳哦，大神們指點一下
junln
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 153 點
下載積分: 672 分
在線時間: 35(小時)
注冊時間: 2012-04-07
最后登錄: 2020-06-03
查看junln的 主題 / 回貼
2樓  發表于: 2013-09-10 22:37
d8146值34464,是個什么意思哦，哪來的數值
jadewan
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 136 點
下載積分: 629 分
在線時間: 7(小時)
注冊時間: 2013-09-10
最后登錄: 2017-11-29
查看jadewan的 主題 / 回貼
3樓  發表于: 2013-09-10 23:20
這些要用雙字
txl1860
級別: 探索解密
精華主題: 0
發帖數量: 71 個
工控威望: 192 點
下載積分: 1472 分
在線時間: 10(小時)
注冊時間: 2012-02-04
最后登錄: 2024-08-30
查看txl1860的 主題 / 回貼
4樓  發表于: 2013-09-11 19:20
這個是FX1  PLC 的一個弊端。他的特殊寄存器里有一個速度限制�？梢研薷哪膫�(gè)寄存器里面的值到20以下。
