樓主  發表于: 2017-10-19 10:56
圖片：
圖片：

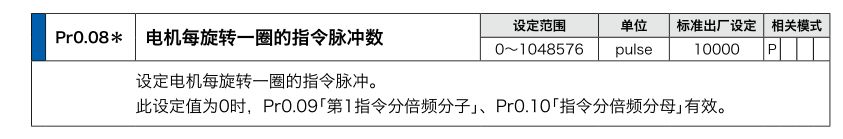

新手��！如圖：PR0.08 出廠設置10000沒動，編碼器是20BIT即分辨率為1048576，伺服帶動絲桿，螺距為10MM，沒有減速機，本來我看到第一張圖，以為伺服前進10MM，只要我Y0發出10000個脈沖就可以了，現在看了第2張圖我不確定我伺服前進10MM到底發多少個脈沖，PR0.08有效時候，PR0.09 ，PR0.10無效時候給這個分辨率有什么關系，求解惑，新手！
langui
級別: 論壇先鋒
精華主題: 0
發帖數量: 1538 個
工控威望: 1761 點
下載積分: 6246 分
在線時間: 640(小時)
注冊時間: 2014-06-16
最后登錄: 2024-10-10
查看langui的 主題 / 回貼
1樓  發表于: 2017-10-19 11:21
PR0.08為0的時候，電子齒有效，旋轉一圈脈沖使用電子齒。PR0.08大于1的時候，轉一圈的脈沖用PR0.08的數值。你要10000PUL轉一圈，PR0.08設成10000就可以了。
樓主留言：
好的，清楚了，非常感謝�。�！
15770511692
級別: 略有小成
精華主題: 0
發帖數量: 186 個
工控威望: 288 點
下載積分: 941 分
在線時間: 32(小時)
注冊時間: 2015-09-03
最后登錄: 2024-09-28
查看15770511692的 主題 / 回貼
2樓  發表于: 2017-10-19 11:23
等待知道的說一下這個了算就是一個工式的
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2045 個
工控威望: 2962 點
下載積分: 25180 分
在線時間: 1434(小時)
注冊時間: 2014-01-05
最后登錄: 2024-11-15
查看不小心遇見你的 主題 / 回貼
3樓  發表于: 2017-10-19 11:23
PR0.08設置的是一圈多少個脈沖 你就不要管 pro0.09和pr0.10了 PR0.08不為零的時候  與pro0.09、pr0.10無關
PR0.08=0的時候以pro0.09、pr0.10為準  這個是分子分母的電子齒輪比和你要求的精度以及編碼器分辨率計算
效果PR0.08是一樣的 但是理論上pr0.08有些場合尾數是除不盡的，鎖緊為了更準確就可以使用PR0.09和p0.10了，如果是往復運動 一般設置p0.08就可以了 你這個設置p0.08就可以了
樓主留言：
那這個PR0.09和PR0.10應該有個標準的計算公式的吧
項目、視覺、通訊QQ3515716
咗臉ヅ微笑ぺ
非吾所愿，奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
4樓  發表于: 2017-10-19 11:28
就是10000個脈沖走10mm，設了PR0.08算位置不用考慮分辨率了。PR0.08這參數不是說的很明白么，電機每旋轉一圈的指令脈沖數
樓主留言：
恩恩，清楚了！！
ヅ微笑面對每一天，即使生活并不美好ヅ
ma924888027
級別: 網絡英雄
精華主題: 0
發帖數量: 1243 個
工控威望: 5843 點
下載積分: 551 分
在線時間: 259(小時)
注冊時間: 2012-10-18
最后登錄: 2024-10-21
查看ma924888027的 主題 / 回貼
5樓  發表于: 2017-10-19 11:57
PR0.08設置的是一圈多少個脈沖 你就不要管 pro0.09和pr0.10了 PR0.08不為零的時候  與pro0.09、pr0.10無關
