樓主  發表于: 2014-07-14 15:23

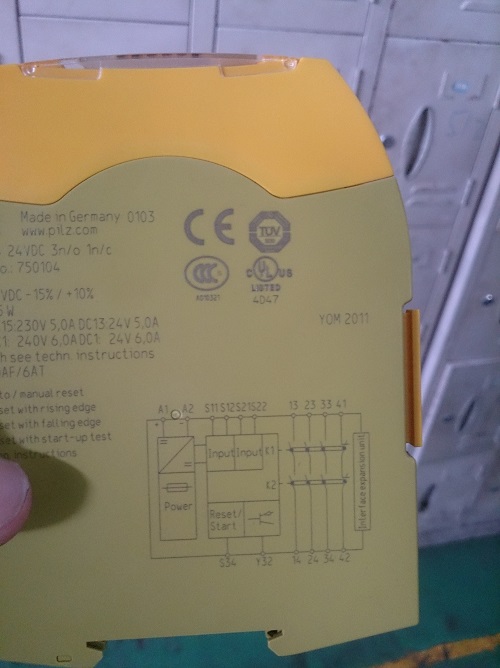

     S11與S12為輸入通道1的兩個輸入端,S11,S12在內部是不是一個線圈的兩端?S11,S12在外圍應該怎么接線?在安全繼電器接上電源的情況下,直接短接S11,S12輸入通道1的指示燈亮不亮,還是S11,S12間接入一個電源輸入通道1的指示燈才亮?S34(reset/start)怎么和外圍接線,這個端子有復位和啟動功能,啟動功能怎么用,復位功能又怎么用?Y32是輸出端吧,輸出的是什么信號?是不是通道1和通道2都有輸入Y32才有輸出?壇友幫忙解答,謝謝!
專心學工控技術,請各位幫忙指教
ty2tzj118
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 112 點
下載積分: 1682 分
在線時間: 4(小時)
注冊時間: 2014-07-09
最后登錄: 2016-12-06
查看ty2tzj118的 主題 / 回貼
1樓  發表于: 2014-07-14 15:59
記得以前接觸過這個安全開關,尤其在老外的控制柜內用的很多,首先S11,S12進行短接指示燈肯定會亮,一般將控制中所需要的連鎖的一些點串接到這兩點之間,進而進行保護功能。S34一般可以直接接入電源(+),只不過需要加些連鎖點進行保護或者直接將S34點與S12點進行連接,同樣需要在此之間加些聯鎖控制點、鑰匙開關等。Y32應該是故障輸出點,只要有一個通道問題就輸出。個人所見,希望能幫到你!
本帖最近評分記錄:
  • 下載積分:+1(佳期如夢) 不懂別瞎BB
    yjtoai
    級別: 探索解密
    精華主題: 0
    發帖數量: 13 個
    工控威望: 131 點
    下載積分: 471 分
    在線時間: 10(小時)
    注冊時間: 2013-12-16
    最后登錄: 2023-07-05
    查看yjtoai的 主題 / 回貼
    2樓  發表于: 2014-07-14 16:01
    好好學習  我要學習
    yfcc923
    級別: 略有小成
    精華主題: 0
    發帖數量: 78 個
    工控威望: 207 點
    下載積分: 1127 分
    在線時間: 127(小時)
    注冊時間: 2013-06-08
    最后登錄: 2024-09-23
    查看yfcc923的 主題 / 回貼
    3樓  發表于: 2014-07-14 16:51
    A1 A2.接電源。
    S11 S12是一組輸入。用來把你所有的安全回路(NC點)串接起來。形成一個閉合回路。
    S21 S22是另一組輸入。如果不用,請短接。
    S34 Y32這個是繼電器的啟動按鈕。兼復位。
    用法:當輸入回路OK。你還需要按一下這個按鈕才能使繼電器工作。如果運行中途輸入回路被斷開(急停異常之類),繼電器就不工作。你去解決完問題以后,回路閉合了,還要再回來按一下這個按鈕,繼電器才開始工作。
    其他4組常開點就是繼電器的輸出觸點。通常給你拓展其他安全回路或是本設備安全執行繼電器線圈。
    ~~~~~~~~~
    再說下安全執行繼電器。
    這是個普通控制用繼電器。通常使用NC觸點串入主電路空氣開關的跳閘線圈里。
    *******************************
    有必要再理下全過程電路;
    設備優先上控制電源。(獨立于主電路。)
    假如安全回路OK。安全繼電器待機狀態。(假如回路不OK。安全繼電器不會工作,并無法強制他工作)
    你按一下安全繼電器啟動按鈕。安全繼電器工作。你圖右側觸點變換。
    你的圖右側一組NO點事先串入安全執行繼電器線圈內。
    安全執行繼電器工作。
    安全執行繼電器的一組NC事先串入主電路空氣開關的跳閘線圈內。(此時,變換為“開點”)
    主電路空氣開關合閘。
    設備開始RUN...
    意外:
    如果設備運行中突然意外。安全回路被斷。安全繼電器停止工作,安全執行繼電器也接著停止工作。
    此刻,主電路空開的跳閘線圈就會跳閘!。。ㄒ驗槭孪却M(jìn)了安全執行繼電器的NC點)
    本帖最近評分記錄:
  • 下載積分:+5(工控勤哥)
    xiechangwei
    拼一個春夏秋冬,贏一個無悔人生。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 216 個
    工控威望: 1642 點
    下載積分: 3449 分
    在線時間: 161(小時)
    注冊時間: 2013-11-09
    最后登錄: 2024-08-11
    查看xiechangwei的 主題 / 回貼
    4樓  發表于: 2014-07-14 23:20
    看上面的接線圖就知道了
    jackal
    索馬里海盜
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 657 個
    工控威望: 1006 點
    下載積分: 857 分
    在線時間: 451(小時)
    注冊時間: 2008-06-21
    最后登錄: 2024-12-01
    查看jackal的 主題 / 回貼
    5樓  發表于: 2014-07-15 08:26
    這接線圖能看懂算是神奇了。。。。。

    3樓真是好人
    陳大圍
    工控新人,還請多多指教
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 878 個
    工控威望: 1161 點
    下載積分: 8915 分
    在線時間: 1830(小時)
    注冊時間: 2011-04-17
    最后登錄: 2024-12-24
    查看陳大圍的 主題 / 回貼
    6樓  發表于: 2014-07-15 09:37
    引用
    引用第3樓yfcc923于2014-07-14 16:51發表的  :
    A1 A2.接電源。
    S11 S12是一組輸入。用來把你所有的安全回路(NC點)串接起來。形成一個閉合回路。
    S21 S22是另一組輸入。如果不用,請短接。
    S34 Y32這個是繼電器的啟動按鈕。兼復位。
    用法:當輸入回路OK。你還需要按一下這個按鈕才能使繼電器工作。如果運行中途輸入回路被斷開(急停異常之類),繼電器就不工作。你去解決完問題以后,回路閉合了,還要再回來按一下這個按鈕,繼電器才開始工作。
    .......

    S34和Y32是分開的吧,S34是復位/開始的輸入端,是接電源正嗎,Y32應該是一個輸出信號,因為在我這設備中,Y32接入一個24VDC的中繼的線圈輸入端,就是不知Y32輸出的是+還是-信號,在什么情況下才有這個輸出,是在安全繼電器正常工作情況下才有這個輸出嗎?
    專心學工控技術,請各位幫忙指教
    陳大圍
    工控新人,還請多多指教
    級別: 論壇先鋒

    精華主題: 0
    發帖數量: 878 個
    工控威望: 1161 點
    下載積分: 8915 分
    在線時間: 1830(小時)
    注冊時間: 2011-04-17
    最后登錄: 2024-12-24
    查看陳大圍的 主題 / 回貼
    7樓  發表于: 2014-07-15 11:07
    查了下資料得知,S34與S12直接短接為自動復位,S34與S12串接一復位按鈕為手動復位,Y32是一個輸出ov的信號,兩個通道都正常工作時才有這個信號輸出
    專心學工控技術,請各位幫忙指教
    yfcc923
    級別: 略有小成
    精華主題: 0
    發帖數量: 78 個
    工控威望: 207 點
    下載積分: 1127 分
    在線時間: 127(小時)
    注冊時間: 2013-06-08
    最后登錄: 2024-09-23
    查看yfcc923的 主題 / 回貼
    8樓  發表于: 2014-07-15 12:44
    簡單來說:
    2個獨立的輸入回路全部閉合,安全繼電器才能ON。
    電源接線就不多說了。
    S34 Y32 建議你接常開按鈕。不要直接短接。主要還是安全考慮為重。
    圖右側3NO 1NC是輸出觸點。
    #################
    這樣你就全部明白了。至于后續的開發運用,是需要功力和失敗來堆積的。。。
